Pomiar rezystancji uziemienia - Jak to zrobić dobrze?

Rzetelny test uziemienia nie sprowadza się do „sprawdzenia, czy jest jakiś wynik”. Chodzi o ocenę, czy układ ochronny naprawdę odprowadzi prąd do ziemi w sposób bezpieczny i powtarzalny, a nie tylko wygląda poprawnie na papierze. W tym artykule pokazuję, jak czytać wynik, jak dobrać sprzęt, jak wykonać pomiar rezystancji uziemienia w praktyce i gdzie najczęściej pojawiają się błędy, które fałszują odczyt.

Co naprawdę pokazuje wynik badania uziomu

W praktyce interesuje mnie nie tyle sama liczba, ile odpowiedź na pytanie, czy układ ochronny ma niską i stabilną drogę odprowadzenia prądu do gruntu. Rezystancja uziemienia mówi o oporze tej drogi, ale w instalacjach odgromowych trzeba pamiętać, że przy impulsie piorunowym ważna staje się również impedancja, czyli zachowanie układu przy szybkozmiennym prądzie.

To dlatego wynik trzeba interpretować w kontekście obiektu. Inaczej ocenia się uziemienie domu jednorodzinnego, inaczej stacji, a jeszcze inaczej farmy fotowoltaicznej z rozbudowaną siatką połączeń. Z mojego doświadczenia największy błąd polega na szukaniu jednej „magicznej” wartości, która miałaby pasować do wszystkiego. W rzeczywistości liczą się: typ uziomu, geometria, rezystywność gruntu, sposób połączenia z innymi elementami instalacji i metoda badania.

Dlatego do samego odczytu podchodzę jak do jednego z elementów oceny, a nie jak do wyroku. Dopiero gdy wiem, jak powstał wynik, mogę sensownie dobrać sprzęt i sposób pomiaru, o czym piszę w następnej sekcji.

Jakie narzędzia są potrzebne do rzetelnego pomiaru

Do pomiaru rezystancji uziemienia zwykle nie wystarczy sam miernik. W terenie potrzebuję jeszcze akcesoriów, które pozwalają ustawić sondy, ograniczyć błędy i dobrać metodę do warunków obiektu. Jak opisuje Sonel, napięcie pomiarowe w tego typu badaniach jest regulowane normą PN-EN 61557-5 i może wynosić 50 V RMS, a na terenach rolnych i tam, gdzie przebywają zwierzęta, przydaje się możliwość wyboru 25 V RMS.

Najpraktyczniejszy jest miernik, który obsługuje kilka metod. Wtedy nie muszę zmieniać całej aparatury, kiedy z otwartego terenu przechodzę na dach, do rozdzielnicy albo do układu z wieloma połączeniami równoległymi. W nowoczesnych urządzeniach przydaje się też możliwość kontroli zakłóceń, autokalibracja przewodów i zapisu wyników, bo w realnym serwisie liczy się nie tylko sam odczyt, ale również jego powtarzalność i dokumentacja.

Gdy sprzęt jest już dobrany, można przejść do samego procesu pomiarowego, gdzie najwięcej zależy od geometrii sond i od tego, czy uziemienie da się odłączyć od reszty instalacji.

Jak wykonać pomiar krok po kroku

W praktyce najczęściej zaczynam od odpowiedzi na jedno pytanie: czy mogę odłączyć badany uziom, czy muszę mierzyć bez rozpinania układu. Od tego zależy metoda, a więc i układ przewodów, odległość sond oraz to, czy wynik będzie odnosił się do pojedynczej elektrody, czy do całej siatki uziemień.

1. Sprawdzam dokumentację obiektu i rodzaj uziomu.
2. Oceniam, czy potrzebna jest metoda 3-przewodowa, 4-przewodowa, cęgowa czy wariant dla układów wielokrotnych.
3. Ustawiam sondy pomocnicze w linii, możliwie z dala od innych metalowych instalacji i zakłóceń.
4. Podłączam przewody zgodnie z wybraną metodą i uruchamiam test.
5. Weryfikuję, czy odczyt jest stabilny po przestawieniu sondy napięciowej.
6. Zapisuję wynik razem z informacją o metodzie, warunkach gruntu i miejscu pomiaru.

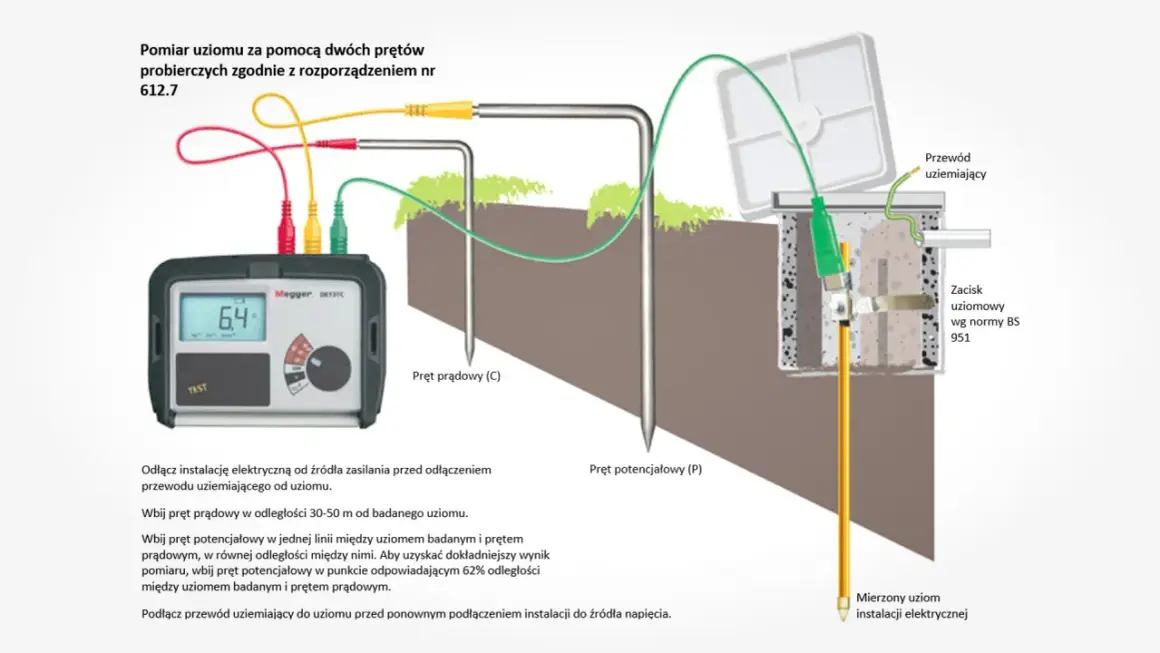

W metodzie spadku potencjału elektroda napięciowa trafia pomiędzy badany uziom a elektrodę prądową. W praktyce często stosuje się regułę 62%, czyli ustawienie sondy napięciowej w przybliżeniu na 62% odległości między uziomem a sondą prądową. To nie jest magiczna liczba na każdą sytuację, ale bardzo użyteczny punkt startowy. W otwartym terenie odległość rzędu 20 m bywa wystarczająca jako baza do ustawień, natomiast przy większych systemach trzeba iść dalej albo przejść na inną metodę.

Jeżeli wynik zmienia się wyraźnie po przesunięciu sondy, nie traktuję pierwszego odczytu jako wiążącego. Dla mnie to sygnał, że układ gruntu, odległości albo zakłócenia nie pozwalają jeszcze na uczciwy pomiar. I właśnie dlatego wybór metody ma takie znaczenie.

Którą metodę wybrać w danym obiekcie

Megger zwraca uwagę, że pomiar cęgowy jest szybki i nie wymaga wbijania sond, ale działa sensownie tam, gdzie system ma równoległe ścieżki przepływu prądu. To ważne, bo nie każda technika odpowiada na to samo pytanie. Jedna pokaże pojedynczy uziom, inna cały obwód, a jeszcze inna zachowanie rozbudowanej sieci uziemień.

Jeśli mam do czynienia z nowym, pojedynczym uziomem, zwykle wybieram metodę 3- lub 4-przewodową. Jeśli pracuję na obiekcie z wieloma równoległymi połączeniami, cęgi pozwalają zaoszczędzić czas i nie rozłączać instalacji. Przy dużych obiektach, gdzie klasyczne ustawienie sond jest kłopotliwe, lepiej od razu przygotować się na bardziej zaawansowane podejście niż na siłę wciskać standardowy schemat.

To prowadzi do kolejnego problemu, który w praktyce psuje więcej wyników niż sama metoda: błędy terenowe i zła interpretacja odczytów.

Najczęstsze błędy, które fałszują wynik

• Sondy ustawione zbyt blisko siebie, przez co badany obszar gruntu nie jest reprezentatywny.
• Brak linii prostej między uziomem, sondą napięciową i sondą prądową.
• Pomiar wykonany bez sprawdzenia, czy układ trzeba odłączyć od reszty instalacji.
• Użycie cęgów tam, gdzie nie ma równoległej drogi przepływu prądu.
• Ignorowanie wysokiego napięcia zakłócającego i niestabilnych odczytów.
• Luźne zaciski, skorodowane połączenia i źle przygotowane punkty styku.
• Wpisanie jednego wyniku bez powtórzenia testu w innym ustawieniu sondy.

Najbardziej zdradliwy błąd polega na tym, że odczyt wygląda wiarygodnie, ale nie ma powtórzenia w drugim pomiarze. Wtedy nie mam pewności, czy wynik opisuje uziemienie, czy tylko lokalny fragment gruntu. Dlatego zawsze sprawdzam stabilność i nie opieram decyzji na pierwszej liczbie, jeśli geometria stanowiska nie jest oczywista.

W praktyce dużo pomaga też sprzęt z kilkoma częstotliwościami testowymi, bo pozwala ograniczyć wpływ zakłóceń w trudnym otoczeniu. To szczególnie istotne na obiektach przemysłowych, przy liniach energetycznych i tam, gdzie w pobliżu pracują inne źródła sygnałów.

Co sprawdzić w instalacjach fotowoltaicznych i odgromowych

Na stronie związanej z energetyką i fotowoltaiką nie mogę pominąć jednego wątku: w PV sam uziom to dopiero część obrazu. Sprawdzam również połączenia wyrównawcze, stan konstrukcji wsporczych, ciągłość przewodów ochronnych oraz to, czy układ odgromowy nie wprowadza dodatkowych ścieżek prądowych, które zmienią odczyt. W obiekcie z panelami łatwo też zapomnieć, że pomiary wykonuje się nie tylko po montażu, ale również po przeróbkach, rozbudowie i okresowych przeglądach.

• Sprawdzam ciągłość połączeń ochronnych przed oceną samego uziomu.
• Weryfikuję, czy dach, konstrukcja i osprzęt mają sensowne połączenie wyrównawcze.
• Porównuję wynik z dokumentacją powykonawczą, a nie tylko z poprzednim odczytem.
• Jeśli projektuję nowy układ, patrzę także na rezystywność gruntu, bo ona decyduje o skuteczności całej koncepcji.

Tu właśnie najczęściej wychodzi, czy instalacja została zaprojektowana rozsądnie, czy tylko „zmierzona dla formalności”. W dobrze przygotowanym systemie wynik powinien być powtarzalny, a nie przypadkowy. Jeśli jest inaczej, nie zaczynam od dokładania kolejnych szpilek bez zastanowienia. Najpierw sprawdzam połączenia, geometrię i warunki gruntu.

Jak zamienić wynik pomiaru w sensowną decyzję serwisową

Po samym teście najważniejsze pytanie brzmi: co dalej. Jeśli odczyt jest dobry, zapisuję metodę, warunki i miejsce, żeby przy następnym przeglądzie mieć porównanie. Jeśli wynik jest za wysoki albo niestabilny, nie poprawiam go „na siłę” kolejnym pomiarem w tym samym miejscu. Szukam przyczyny: za małych odległości, słabego styku, korozji, błędnej metody albo po prostu zbyt słabego gruntu dla obecnej konstrukcji uziomu.

Najbardziej praktyczna zasada jest prosta: dobry pomiar nie kończy się na omomierzu, tylko na decyzji, czy układ faktycznie chroni ludzi i sprzęt. W fotowoltaice, w ochronie odgromowej i w zwykłej instalacji domowej ta logika jest taka sama. Jeśli traktuję wynik jako punkt wyjścia do oceny całego układu, a nie jako samotną liczbę, mam szansę wyciągnąć z badania realną wartość.

To właśnie dlatego przy kolejnych przeglądach wracam nie tylko do samej wartości w omach, ale też do metody, warunków terenowych i zmian w instalacji. Bez tego nawet poprawny odczyt może wprowadzić w błąd, a dobrze wykonany test staje się dopiero wtedy naprawdę użyteczny.
