Ten artykuł wyjaśnia, czym jest cewka Tesli, jak działa jej rezonansowy układ wysokonapięciowy i dlaczego do dziś robi tak duże wrażenie zarówno na pasjonatach elektroniki, jak i osobach zainteresowanych urządzeniami energetycznymi. Pokazuję też, z czego składa się taki transformator powietrzny, jakie są jego odmiany, gdzie ma realne zastosowanie i na co trzeba uważać, żeby nie pomylić efektownej demonstracji z praktycznym źródłem energii.
Najkrótsza wersja, którą warto zapamiętać
- To wysokonapięciowy transformator rezonansowy, a nie generator „darmowej energii”.
- Jego siła wynika z rezonansu, sprzężenia magnetycznego i bardzo wysokiej częstotliwości pracy.
- Klasyczne wersje używały iskiernika, a nowoczesne opierają się na elektronice półprzewodnikowej.
- Najczęściej służy dziś do pokazów, edukacji i eksperymentów z wysokim napięciem.
- Najważniejsze są strojenie, uziemienie, izolacja i ochrona przed zakłóceniami elektromagnetycznymi.
- To świetny przykład, jak w energetyce liczy się kontrola przepływu energii, a nie sama „moc iskry”.
Czym jest ten wysokonapięciowy układ i skąd się wziął
W praktyce to transformator powietrzny pracujący na bardzo wysokiej częstotliwości, zaprojektowany tak, by podnieść napięcie do wartości, które pozwalają na powstawanie widocznych wyładowań w powietrzu. Jak podaje Britannica, Nikola Tesla opracował ten układ w 1891 roku, a sam pomysł wyrósł z jego zainteresowania bezprzewodowym przesyłem energii i eksperymentami z rezonansem. Dla mnie to ważne, bo pokazuje, że w elektroenergetyce przełom często rodzi się nie z większej siły, lecz z lepszego dopasowania parametrów układu.
Warto od razu rozdzielić dwie rzeczy: ten transformator nie „produkuje” energii znikąd. On przetwarza i koncentruje energię dostarczoną z zasilania, wykorzystując rezonans, bardzo małe straty w dobrze zestrojonym obwodzie i sprzężenie między uzwojeniami. To właśnie dlatego temat jest ciekawy także dla osób, które śledzą technologie energetyczne, bo dokładnie te same zasady wracają później w przetwornicach, falownikach i układach wysokiej częstotliwości.
Jeśli chcesz zrozumieć ten układ bez mitów i nadęcia, trzeba najpierw zobaczyć, co dzieje się w jego wnętrzu krok po kroku.
Jak działa w praktyce rezonansowy transformator

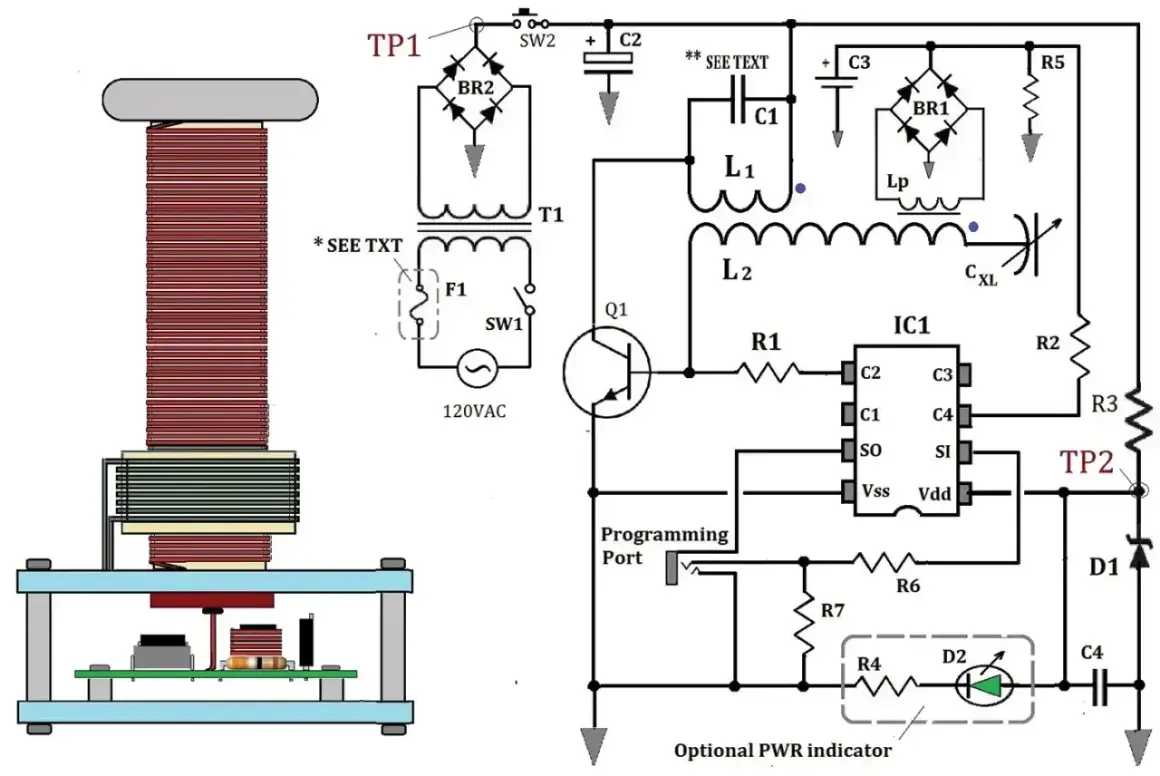

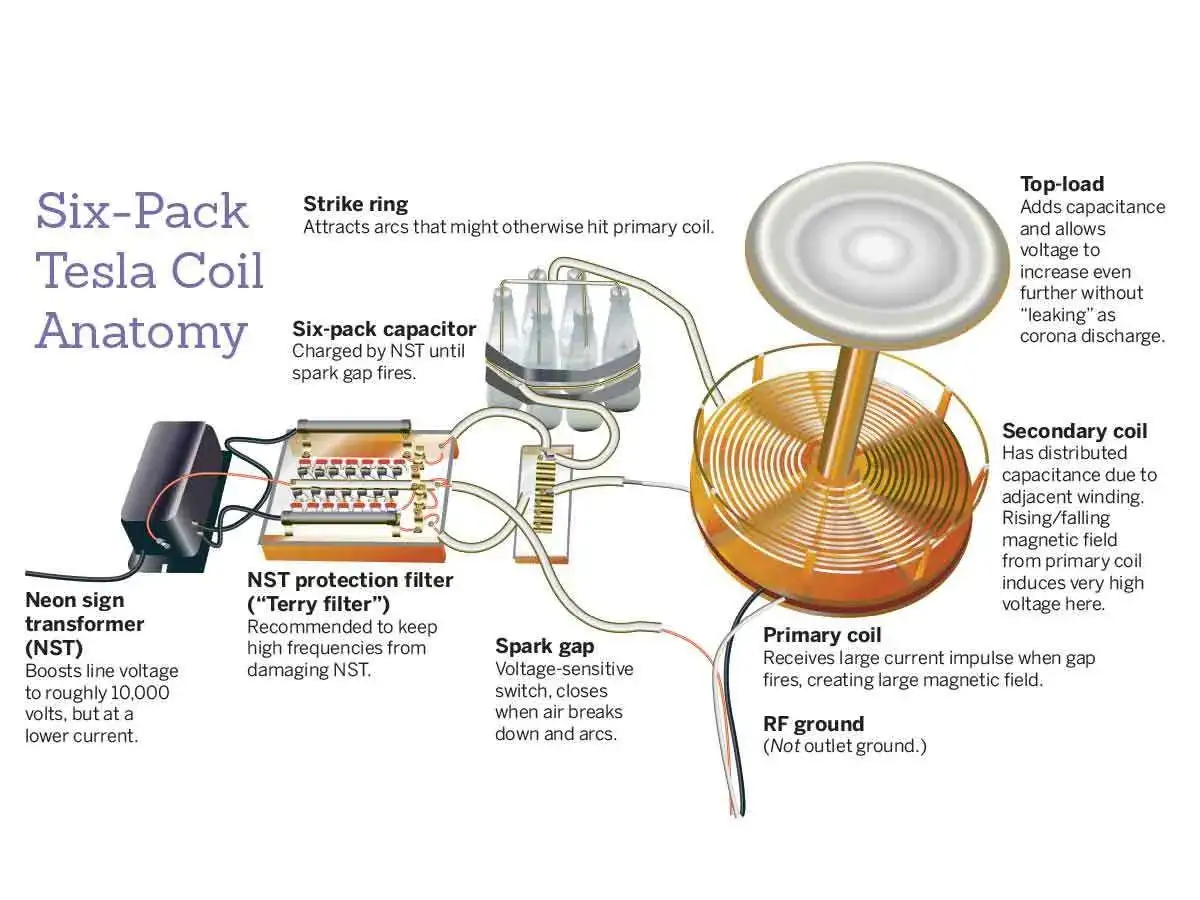

Podstawą jest para sprzężonych obwodów LC, czyli obwodów zbudowanych z indukcyjności i pojemności. W obwodzie pierwotnym energia jest gromadzona w kondensatorze, a następnie gwałtownie uwalniana przez iskiernik albo przez elementy półprzewodnikowe w nowszych konstrukcjach. To wywołuje szybkie oscylacje prądu i pola elektromagnetycznego, które przez sprzężenie magnetyczne przenoszą energię do uzwojenia wtórnego.
Co dzieje się w obwodzie pierwotnym
Najpierw zasilacz podnosi napięcie, a kondensator ładuje się do poziomu, przy którym następuje rozładowanie. W klasycznej wersji rolę przełącznika pełni iskiernik, w nowoczesnej wersji robi to elektronika sterująca. To ważna różnica, bo od niej zależy hałas, sprawność, stabilność pracy i łatwość strojenia.
Przeczytaj również: Kocioł dwufunkcyjny od Vaillant – poznaj jego zalety
Dlaczego wtórne uzwojenie robi całą „magię”
Wtórna część układu ma zwykle znacznie więcej zwojów niż pierwotna, często setki albo tysiące. Dzięki temu oraz dzięki rezonansowi napięcie na wyjściu rośnie do poziomu, który potrafi przekroczyć milion woltów. W praktyce oznacza to nie tyle „więcej mocy”, ile lepsze skupienie energii w bardzo wysokim potencjale elektrycznym.
Na szczycie wtórnego uzwojenia często montuje się toroid lub kulę, żeby kontrolować pole elektryczne i wymuszać miejsce powstawania wyładowań. To niewielki detal konstrukcyjny, ale robi ogromną różnicę dla stabilności pracy i długości streamerów. Gdy rozumiesz ten mechanizm, łatwiej ocenić, dlaczego różne wersje układu zachowują się tak odmiennie.
Z czego składają się najczęstsze wersje
W praktyce spotkasz dziś trzy podejścia: klasyczne układy z iskiernikiem, wersje półprzewodnikowe oraz bardziej złożone konstrukcje wielocewkowe. Każda z nich ma inne zalety, a wybór zależy od tego, czy ktoś chce prostego efektu wizualnego, nauki podstaw, czy precyzyjnie sterowanego eksperymentu.
| Wariant | Co daje | Ograniczenia | Kiedy ma sens |
|---|---|---|---|
| Układ iskiernikowy | Prosta budowa, mocne wyładowania, dobre do nauki podstaw rezonansu | Hałas, ozon, mniejsza kontrola, większe straty | Pokazy, warsztat, edukacja techniczna |
| Układ półprzewodnikowy | Lepsza regulacja, większa powtarzalność, cichsza praca | Większa złożoność i większa wrażliwość na strojenie | Zaawansowane hobby, laboratorium, eksperymenty |
| Wariant wielocewkowy | Bardzo efektowne, długie wyładowania i większa elastyczność strojenia | Trudniejsze uruchomienie i większe wymagania konstrukcyjne | Specjalistyczne demonstracje i projekty pokazowe |
Jeśli miałbym wskazać praktyczną różnicę między tymi wersjami, to powiedziałbym tak: układ iskiernikowy uczy fizyki, półprzewodnikowy uczy kontroli, a wielocewkowy uczy cierpliwości. Skoro już widać, jak bardzo konstrukcja wpływa na zachowanie całości, warto przejść do pytania, gdzie taki układ naprawdę ma zastosowanie.
Gdzie ma sens dziś, a gdzie pozostaje tylko efektownym pokazem
Dziś ten układ nie jest maszyną pierwszego wyboru do zasilania czegokolwiek w domu, magazynie czy instalacji fotowoltaicznej. Jego największa wartość leży gdzie indziej: w edukacji, demonstracjach, badaniach wysokiego napięcia i pokazach scenicznych. To jeden z tych przypadków, w których urządzenie jest równie ważne jako narzędzie dydaktyczne, jak i jako obiekt demonstracyjny.
- Edukacja - świetnie pokazuje rezonans, sprzężenie i wpływ częstotliwości na zachowanie układu.
- Pokazy naukowe - daje efektowne wyładowania, które łatwo skupić uwagę widowni.
- Eksperymenty wysokiego napięcia - pozwala obserwować zachowanie izolacji, koronę elektryczną i wyładowania w gazie.
- Nisze laboratoryjne - bywa używany tam, gdzie potrzebne są krótkie impulsy i specyficzne warunki pracy.
Britannica zwraca uwagę, że podobne układy odegrały rolę w rozwoju techniki radiowej. To dobry trop, bo pokazuje, że „stara” cewka Tesli nie jest muzealnym gadżetem, tylko historycznym ogniwem w drodze do nowoczesnej elektroniki wysokiej częstotliwości. Z dzisiejszej perspektywy największa lekcja jest jednak prosta: skuteczne zarządzanie energią wymaga kontroli strat, dopasowania impedancji i stabilnego strojenia.
To prowadzi prosto do kwestii, o której początkujący często myślą za mało, czyli bezpieczeństwa i błędów konstrukcyjnych.
Na co uważać przy budowie i obserwacji
Największy błąd polega na tym, że ludzie patrzą na łuk elektryczny i zakładają, że skoro wygląda efektownie, to jest „prawie nieszkodliwy”. To zbyt uproszczone podejście. Wysokie napięcie, silne pole elektromagnetyczne i zakłócenia radiowe mogą uszkodzić elektronikę, wpłynąć na urządzenia medyczne i stworzyć ryzyko pożaru albo porażenia, jeśli konstrukcja jest zrobiona nieprawidłowo.
- Nie zbliżaj elektroniki - telefony, komputery, sterowniki i czujniki mogą zostać zakłócone lub uszkodzone.
- Nie ignoruj uziemienia - źle wykonane odniesienie do ziemi utrudnia strojenie i zwiększa ryzyko problemów z emisją zakłóceń.
- Unikaj ostrych krawędzi - sprzyjają niekontrolowanym wyładowaniom i koronie elektrycznej.
- Nie zakładaj, że większa iskra znaczy lepszy projekt - liczy się sprawność, stabilność i kultura pracy.
- Traktuj strojenie poważnie - źle dopasowane częstotliwości obniżają efekt, zwiększają straty i grzeją elementy.
Warto też pamiętać o rzeczach mniej spektakularnych, ale bardzo praktycznych: wentylacja, dobór przewodów, odległość od materiałów palnych i czas pracy pod obciążeniem. Przy takim napięciu granica między pokazem a problemem jest cienka, dlatego projekt trzeba oceniać jak normalne urządzenie energetyczne, a nie jak zabawkę.
Co ta technologia mówi o projektowaniu urządzeń energetycznych
Patrzę na ten temat przede wszystkim jako na lekcję inżynierii energii. Z tego układu można wyciągnąć kilka rzeczy, które są przydatne także w bardziej „codziennych” technologiach: rezonans potrafi zwiększyć skuteczność transferu energii, źle dobrane elementy natychmiast generują straty, a pole elektromagnetyczne trzeba kontrolować od samego początku projektu. To są zasady, które wracają w przetwornicach, falownikach, układach bezprzewodowego zasilania i w całej elektronice mocy.
Jeśli ktoś analizuje podobne urządzenie, ja zwracałbym uwagę na cztery pytania: ile energii trafia na wejście, gdzie giną straty, jak odprowadzane jest ciepło i jakie zakłócenia generuje układ w otoczeniu. To właśnie te odpowiedzi odróżniają efektowną demonstrację od sensownego rozwiązania technicznego. W tym sensie transformator Tesli nie jest konkurencją dla nowoczesnych źródeł energii, tylko bardzo czytelnym modelem tego, jak ważne są rezonans i kontrola przepływu mocy.
Jeżeli spojrzysz na niego w ten sposób, zobaczysz nie tylko widowiskowe wyładowania, ale też logiczny skrót wielu zjawisk, które stoją za współczesną energetyką i elektroniką mocy.
