Silnik prądu stałego - Jak działa i jak dobrać idealny?

Silnik prądu stałego to jedna z najbardziej intuicyjnych maszyn napędowych: zamienia energię elektryczną na ruch obrotowy i daje się sterować bardzo precyzyjnie, jeśli rozumie się jego ograniczenia. W praktyce liczą się nie tylko napięcie i moc, ale też moment rozruchowy, sposób komutacji, chłodzenie oraz to, czy napęd ma pracować chwilowo czy bez przerw. Poniżej wyjaśniam, jak działa, jakie są jego odmiany, gdzie sprawdza się najlepiej i na co uważać przy doborze do urządzeń energetycznych.

Jak działa taki napęd i skąd bierze się moment obrotowy

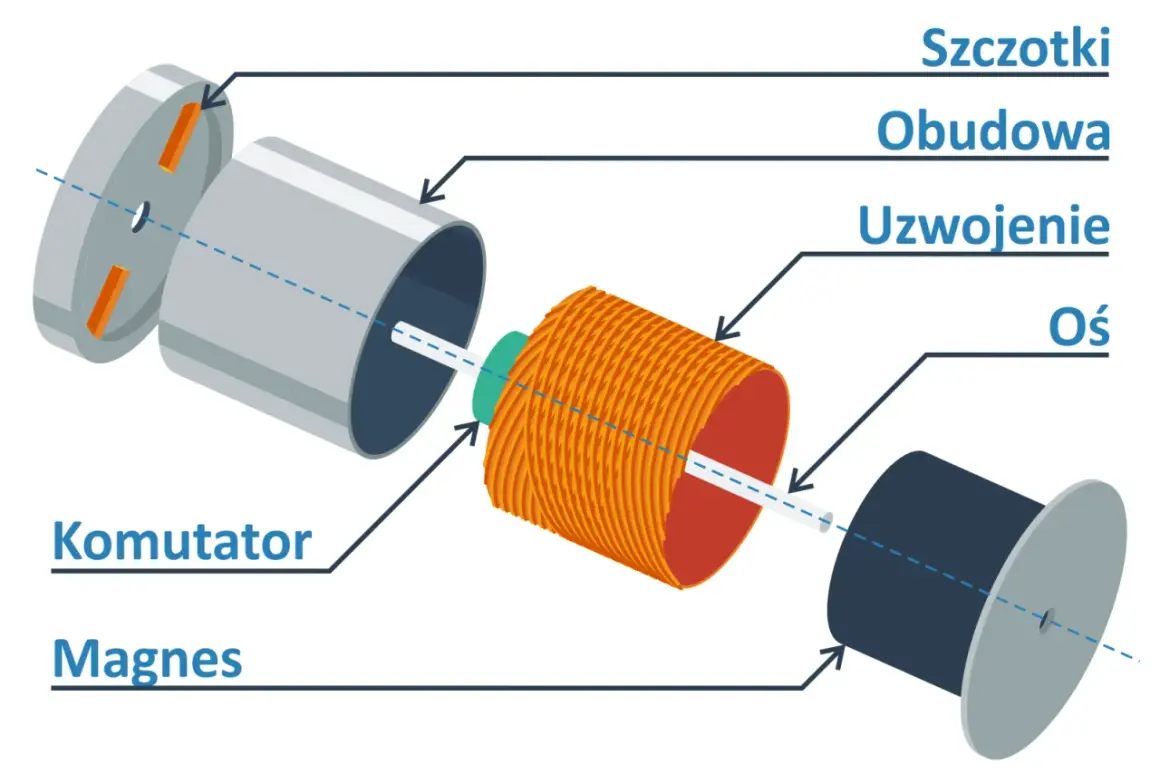

Mechanizm jest prostszy, niż wielu osobom się wydaje. W stojanie powstaje pole magnetyczne, a w wirniku płynie prąd; oba zjawiska wzajemnie na siebie oddziałują i tworzą moment obrotowy, czyli siłę skrętną na wale. Żeby wirnik nie „zatrzymał się” po pół obrotu, komutator odwraca kierunek prądu w odpowiednim momencie, a szczotki doprowadzają ten prąd do obracającej się części.

• Stojan odpowiada za pole magnetyczne.
• Wirnik obraca się i przenosi napęd na obciążenie.
• Komutator przełącza prąd tak, by moment cały czas działał w jednym kierunku.
• Szczotki zapewniają kontakt elektryczny między nieruchomą częścią a wirnikiem.

W praktyce to właśnie komutacja odróżnia klasyczny napęd szczotkowy od wielu innych maszyn elektrycznych. Gdy zrozumie się ten układ, łatwiej ocenić, dlaczego jedne odmiany są tanie i proste, a inne wymagają elektroniki sterującej, ale odwdzięczają się trwałością.

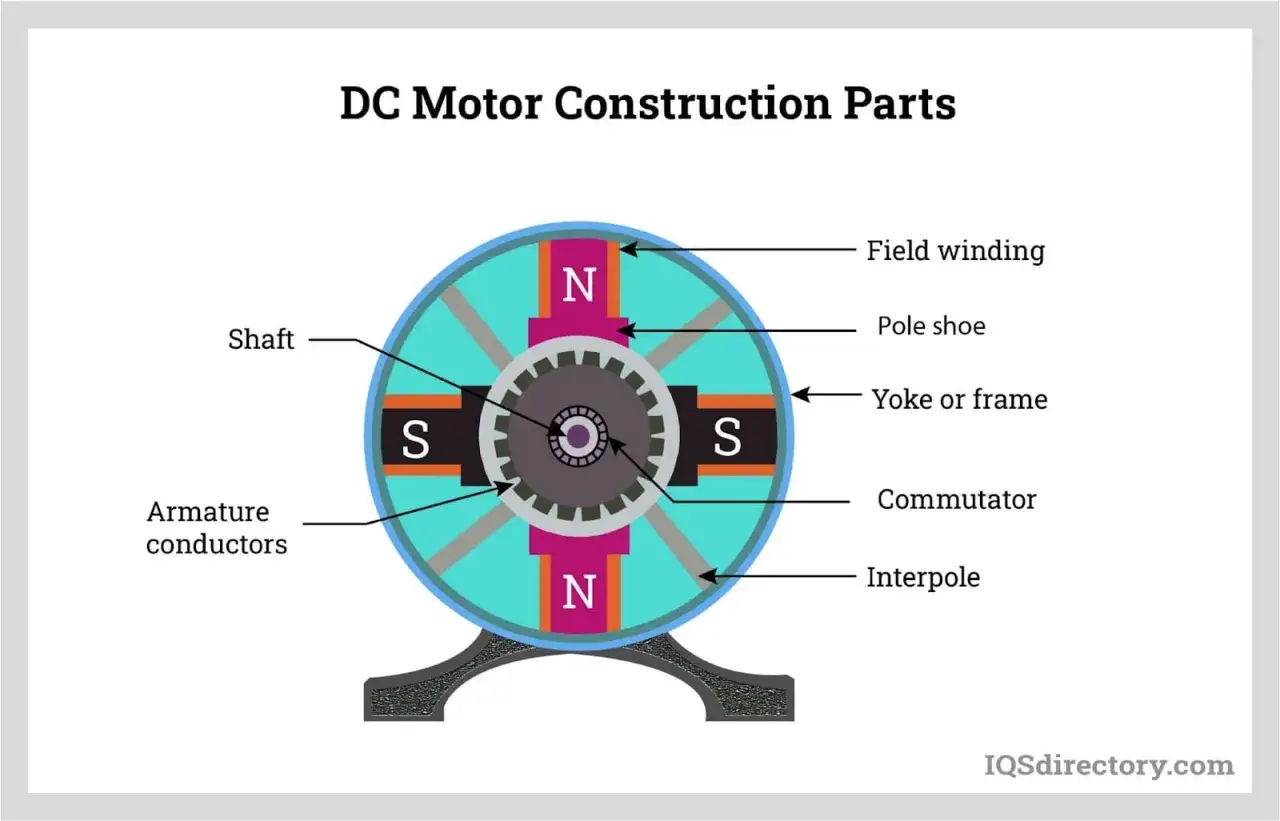

Z czego składa się konstrukcja i co zużywa się najszybciej

Jeśli mam wskazać najsłabsze punkty, to bez wahania patrzę najpierw na elementy mechaniczne i cieplne. Samo uzwojenie zwykle nie jest problemem, dopóki napęd nie jest przeciążany albo źle chłodzony. Najczęściej zużywają się te części, które pracują pod tarciem albo w wysokiej temperaturze.

• Szczotki ścierają się z czasem i powodują iskrzenie, jeśli kontakt jest gorszy.
• Komutator może się zabrudzić, pofałdować albo przegrzać przy dużym obciążeniu.
• Łożyska zużywają się mechanicznie i zdradzają problem wzrostem hałasu.
• Uzwojenia cierpią głównie od temperatury i przeciążenia prądowego.
• Chłodzenie traci skuteczność, gdy obudowa zbiera kurz albo wentylacja jest ograniczona.

W lekkich zastosowaniach szczotki nie są wielkim dramatem, bo napęd pracuje krótko i okresowo. W pracy ciągłej stają się już normalnym punktem serwisowym, a to oznacza koszt, który trzeba uwzględnić wcześniej. I właśnie dlatego następny krok to nie tylko pytanie „jak to działa”, ale też „który wariant w ogóle ma sens”.

Jakie są odmiany i kiedy która ma sens

W praktyce pod jedną etykietą kryje się kilka rozwiązań, które zachowują się dość różnie. Jedne są tanie i wdzięczne w prostych układach, inne lepiej znoszą długą pracę albo wymagają precyzyjniejszego sterowania. Ja patrzę na nie przez pryzmat zastosowania, a nie samej nazwy katalogowej.

Tu pojawia się ważny niuans: w handlu i dokumentacji wiele osób wrzuca wersję bezszczotkową do jednego worka z napędami DC, choć z punktu widzenia obsługi to już inna historia. Jeśli liczy się prostota, szczotkowa odmiana nadal ma sens. Jeśli liczy się trwałość i praca ciągła, ja częściej patrzę w stronę rozwiązań bezszczotkowych. To prowadzi prosto do pytania, jak taki wybór zrobić bez zgadywania.

Jak dobrać napęd do urządzenia bez zgadywania

Największy błąd, jaki widzę, to kupowanie wyłącznie po mocy znamionowej. To za mało. Liczy się to, czy napęd ruszy pod obciążeniem, jak długo ma pracować, w jakiej temperaturze będzie zamknięty i z czego ma być zasilany. Dopiero zestaw tych warunków daje sensowny dobór.

1. Określ moment rozruchowy - napęd może mieć dobrą moc na papierze, ale nie poradzić sobie z ruszeniem cięższego mechanizmu.
2. Sprawdź napięcie i dostępny prąd - w praktyce najczęściej spotkasz wersje 12, 24 lub 48 V, ale sam poziom napięcia nie wystarczy, jeśli źródło nie dostarczy potrzebnego prądu.
3. Oceń cykl pracy - co innego krótki impuls co kilka minut, a co innego praca ciągła przez wiele godzin.
4. Uwzględnij środowisko - pył, wilgoć i temperatura potrafią skrócić życie napędu szybciej niż sama intensywność użytkowania.
5. Dobierz sterownik i zabezpieczenia - bez nich nawet dobry silnik będzie pracował gorzej, niż powinien.

Jeśli źródłem ma być akumulator albo panel fotowoltaiczny, dochodzi jeszcze jedna rzecz: nie wolno zakładać stabilnych warunków zasilania. Przy panelu napięcie i prąd zmieniają się wraz z nasłonecznieniem, więc bez bufora energii lub regulatora praca staje się nierówna. W takich układach rozsądek jest ważniejszy niż katalogowa obietnica „działa od razu”.

Jak sterować nim w praktyce, żeby nie tracić momentu

Samo podanie napięcia to najprostszy scenariusz, ale rzadko najlepszy. Do wygodnego sterowania używa się przede wszystkim PWM, czyli szybkiego włączania i wyłączania zasilania, które pozwala regulować średnią moc bez dużych strat cieplnych. Kierunek obrotów zmienia się przez odwrócenie polaryzacji, a do tego służy najczęściej mostek H, czyli układ czterech przełączników pozwalający podać napięcie w obie strony.

• PWM daje płynną regulację prędkości bez marnowania energii na rezystorach.
• Mostek H pozwala zmieniać kierunek obrotów bez ręcznego przepinania przewodów.
• Soft start ogranicza gwałtowny prąd rozruchowy i łagodniej obciąża zasilacz.
• Zabezpieczenie przeciwprzepięciowe chroni elektronikę sterującą przed skokami napięcia przy wyłączaniu.
• Ograniczenie prądu pomaga, gdy mechanizm się zablokuje albo dostanie większy opór niż zakładano.

W materiałach TI zwraca się uwagę, że małego napędu nie powinno się podłączać bezpośrednio do pinu mikrokontrolera, bo potrzebny jest osobny układ wykonawczy. To praktyczna uwaga, nie teoria dla teorii. Jeżeli elektronika ma sterować ruchem, musi najpierw zabezpieczyć prąd, a dopiero potem myśleć o wygodzie programowania. I właśnie ten punkt decyduje, czy napęd będzie pracował płynnie, czy szarpał i grzał się bez sensu.

Dlaczego ten typ napędu dobrze pasuje do instalacji OZE

W urządzeniach związanych z energią odnawialną ten napęd pojawia się częściej, niż się wielu osobom wydaje. Lubię go tam, gdzie ruch ma być prosty, zasilanie niskonapięciowe, a źródłem energii jest bateria, zasilacz DC albo bufor z akumulatora. Właśnie dlatego dobrze odnajduje się w małych układach solarnych i automatyce pomocniczej.

• Trackery fotowoltaiczne - tu liczy się wolny, kontrolowany ruch i możliwość okresowej korekty położenia modułów.
• Napędy klap, żaluzji i otworów wentylacyjnych - prosty ruch w jedną lub dwie strony często wystarcza.
• Małe pompy i układy testowe - szczególnie wtedy, gdy ważna jest łatwa regulacja wydajności.
• Systemy bateryjne - napęd DC dobrze pasuje do architektury opartej na magazynie energii.

Jednocześnie nie udaję, że to rozwiązanie do wszystkiego. Jeśli napęd ma pracować długo, pod dużym obciążeniem i w sposób ciągły, ja częściej rozważam wersję bezszczotkową albo inną maszynę o lepszej sprawności i mniejszym serwisie. W instalacjach PV największy błąd to nie sam wybór napędu, tylko traktowanie panelu jak stabilnego zasilacza. Panel bez bufora i regulatora potrafi zachowywać się zbyt zmiennie, by sterować ruchem w sposób przewidywalny.

Czego unikać przy eksploatacji i diagnostyce

Większość awarii da się przewidzieć, jeśli patrzy się na objawy wcześniej, a nie dopiero po zatrzymaniu urządzenia. W tej klasie napędów problem rzadko pojawia się nagle. Najczęściej zaczyna się od wzrostu poboru prądu, spadku prędkości albo wyraźnie głośniejszej pracy.

• Zasilanie bezpośrednio zbyt słabym źródłem - napęd rusza, ale po chwili traci moment i się grzeje.
• Pomijanie prądu rozruchowego - to najprostsza droga do przeciążenia zasilacza i sterownika.
• Zmiana kierunku przy pełnej prędkości - obciąża komutację i mechanikę bardziej, niż wielu użytkowników zakłada.
• Praca w zadławionej obudowie - brak chłodzenia skraca żywotność szybciej niż sama intensywność użycia.
• Ignorowanie iskrzenia i tarcia - to zwykle nie „uroda pracy”, tylko sygnał zużycia.
• Zasilanie z panelu bez stabilizacji - przy zmiennym nasłonecznieniu ruch staje się nieregularny i trudny do kontroli.

Jeśli widzę coraz większy hałas, zapach przegrzanej izolacji albo nierówną pracę na tych samych nastawach, traktuję to jako sygnał diagnostyczny, nie drobiazg. Czasem wystarczy wymiana szczotek albo czyszczenie komutatora, ale czasem problemem jest już cały układ obciążenia. To właśnie dlatego ostatni krok zawsze powinien dotyczyć nie tylko samego napędu, ale też tego, jak został wpięty w urządzenie.

Co zapamiętać przed wyborem napędu do konkretnego urządzenia

Najrozsądniej patrzeć na ten temat przez pryzmat pracy, jaką urządzenie ma realnie wykonać. Jeśli ważna jest prostota i niski koszt wejścia, klasyczna odmiana szczotkowa nadal broni się bardzo dobrze. Jeśli ważniejsze są trwałość, sprawność i mniejsza obsługa serwisowa, lepiej sprawdzić wariant bezszczotkowy lub inną maszynę dostosowaną do dłuższej pracy.

Ja zwykle sprowadzam decyzję do czterech pytań: jaki moment jest potrzebny przy starcie, jak długo napęd ma pracować, z czego będzie zasilany i czy użytkownik zaakceptuje okresową konserwację. Kiedy te odpowiedzi są jasne, wybór przestaje być przypadkowy, a napęd zaczyna pasować do urządzenia zamiast tylko „mieć odpowiednie parametry na pudełku”.
