Przekładnia transformatora decyduje o tym, jakie napięcie otrzymasz na wyjściu, jak zmieni się prąd i czy urządzenie pasuje do konkretnej instalacji. W praktyce to nie jest sucha definicja z podręcznika, tylko parametr, który wpływa na dobór transformatora, bezpieczeństwo pracy i efektywność całego układu. Poniżej wyjaśniam prosto, jak czytać stosunek zwojów, jak go policzyć i gdzie najczęściej popełnia się kosztowne błędy.
Najkrócej: liczba zwojów ustawia napięcie, prąd i zastosowanie transformatora
- Stosunek zwojów mówi, ile razy transformator obniża albo podwyższa napięcie.
- W idealnym układzie działa zależność U1/U2 ≈ N1/N2.
- Prąd zmienia się odwrotnie niż napięcie, więc większe napięcie po stronie wtórnej oznacza mniejszy prąd i odwrotnie.
- W realnym urządzeniu wynik od teorii odchyla się przez straty, obciążenie, odczepy i grupę połączeń.
- W energetyce i fotowoltaice ta wartość ma znaczenie przy podłączaniu do sieci, doborze mocy i ocenie zgodności napięć.
Jak rozumieć stosunek zwojów w transformatorze
W tym tekście przyjmuję prosty zapis: N1/N2, czyli liczbę zwojów uzwojenia pierwotnego podzieloną przez liczbę zwojów uzwojenia wtórnego. Jeśli pierwotne ma więcej zwojów niż wtórne, transformator obniża napięcie. Jeśli wtórne ma więcej zwojów, napięcie rośnie. To sedno całej sprawy i jednocześnie powód, dla którego sama liczba zwojów jest tak ważna w urządzeniach energetycznych.
Ja zawsze zaczynam od rozróżnienia dwóch sytuacji. Transformator obniżający ma większą liczbę zwojów po stronie wejściowej, a transformator podwyższający odwrotnie. Istnieje też wariant 1:1, który nie zmienia wartości napięcia, ale nadal może być przydatny jako transformator separacyjny, bo zapewnia galwaniczne oddzielenie obwodów.
W praktyce warto pamiętać jeszcze o jednym szczególe: w literaturze i katalogach można spotkać różne konwencje zapisu. Jedni podają przekładnię jako stosunek uzwojenia pierwotnego do wtórnego, inni odwrotnie. Dlatego przed obliczeniami zawsze sprawdzam, co dokładnie oznacza zapis w dokumentacji. To drobiazg, który potrafi odwrócić wynik i popsuć cały dobór urządzenia.
To prowadzi nas do najważniejszego pytania: jak przełożyć te zwoje na konkretne napięcia i prądy, bez zgadywania.

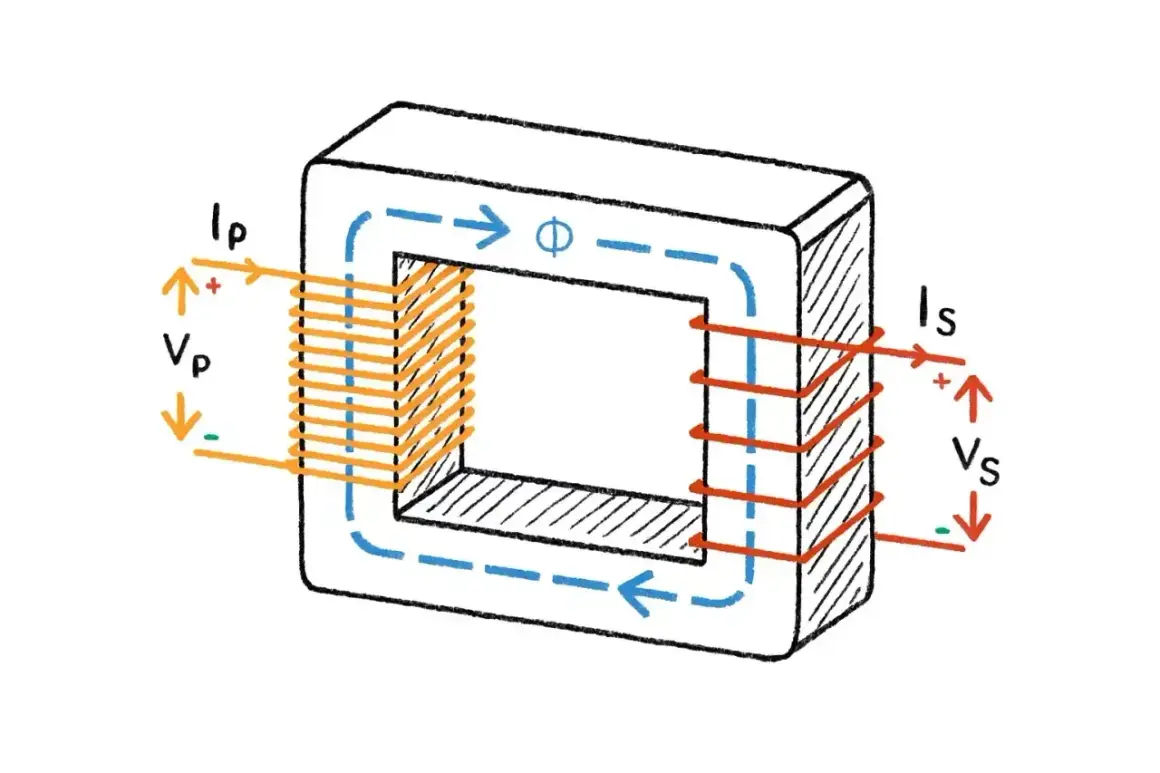

Jak działa przekładnia transformatora w praktyce
W idealnym transformatorze zależność jest prosta:
- U1/U2 ≈ N1/N2 - napięcia są proporcjonalne do liczby zwojów.
- I1/I2 ≈ N2/N1 - prądy zmieniają się odwrotnie do liczby zwojów.
- P1 ≈ P2 - moc po obu stronach jest zbliżona, choć w rzeczywistym urządzeniu część energii ginie na stratach.
Najprościej widać to na liczbach. Jeśli uzwojenie pierwotne ma 1200 zwojów, a wtórne 120, to stosunek wynosi 10:1. Przy zasilaniu 230 V na stronie pierwotnej otrzymasz około 23 V po stronie wtórnej. To właśnie dlatego małe transformatory do elektroniki potrafią schodzić do kilku lub kilkunastu woltów, a transformatory w energetyce pracują na znacznie większych relacjach napięć.
Praktyczny skrót, który ułatwia obliczenia, pokazuję w tabeli:
| Przykład | Stosunek zwojów N1/N2 | Efekt |
|---|---|---|
| 230 V → 24 V | około 9,58:1 | Obniżenie napięcia, wzrost prądu po stronie wtórnej |
| 400 V → 230 V | około 1,74:1 | Napięcie spada, ale transformator nadal może służyć do separacji i dopasowania poziomów |
| 15,75 kV → 0,42 kV | 37,5:1 | Typowy zakres spotykany w transformatorach dystrybucyjnych SN/nn |
| 20 kV → 0,4 kV | 50:1 | Silne obniżenie napięcia przed zasileniem sieci niskiego napięcia |
W przypadku energii i fotowoltaiki takie liczby nie są abstrakcyjne. W dużych instalacjach PV transformator podnosi napięcie z poziomu falownika do średniego napięcia, żeby energia mogła trafić do sieci. W małych układach domowych często w ogóle go nie ma, bo wiele falowników pracuje beztransformatorowo. To ważna różnica, bo od niej zależy sposób doboru całego toru zasilania.
Po policzeniu proporcji dobrze jest jeszcze sprawdzić, dlaczego wynik z kartki nie zawsze zgadza się z pomiarem zrobionym w realnym urządzeniu.
Dlaczego wynik z obliczeń nie zawsze zgadza się z pomiarem
Teoretyczna zależność działa dobrze, ale tylko jako punkt odniesienia. Rzeczywisty transformator ma straty w rdzeniu i uzwojeniach, a napięcie wtórne zmienia się zależnie od obciążenia. Im większy prąd pobiera instalacja, tym bardziej napięcie na wyjściu może odbiegać od wartości idealnej. To normalne zachowanie, a nie wada samego wzoru.
Najczęstsze czynniki, które zniekształcają wynik, to:
- straty miedziane w uzwojeniach, które rosną wraz z prądem,
- straty w rdzeniu, które występują nawet bez obciążenia,
- odczepy regulacyjne, pozwalające skorygować napięcie o kilka procent,
- częstotliwość pracy, bo transformator zaprojektowany na 50 Hz nie powinien być traktowany jak urządzenie dowolnego standardu,
- grupa połączeń w transformatorze trójfazowym, która wpływa na porównywanie napięć fazowych i międzyfazowych.
Właśnie grupa połączeń bywa pułapką. Jeśli porównasz niewłaściwe wielkości, możesz dojść do błędnego wniosku, że transformator pracuje źle. Tymczasem problem leży tylko w metodzie pomiaru. Dlatego w praktyce patrzę nie tylko na sam stosunek zwojów, ale też na tabliczkę znamionową, odczepy i warunki testu.
To prowadzi naturalnie do pytania, jak wybrać odpowiedni transformator, żeby nie naprawiać później błędnie dobranego układu.
Jak dobrać właściwy transformator do instalacji
Sam stosunek zwojów nie wystarczy, jeśli urządzenie ma współpracować z konkretną siecią, falownikiem albo odbiornikiem. Ja przy doborze patrzę na kilka parametrów jednocześnie, bo dopiero razem mówią, czy transformator będzie pracował stabilnie.
- Napięcie wejściowe i wyjściowe - muszą odpowiadać rzeczywistym warunkom pracy, a nie tylko wartościom orientacyjnym.
- Moc znamionowa - zbyt mała szybko skończy się przegrzewaniem, a zbyt duża podniesie koszt bez realnej korzyści.
- Prąd znamionowy - trzeba go sprawdzić szczególnie wtedy, gdy po stronie wtórnej pracują urządzenia o dużych rozruchach.
- Chłodzenie i izolacja - ważne w stacjach, szafach i instalacjach narażonych na wyższą temperaturę otoczenia.
- Zgodność z siecią 50 Hz - w polskich warunkach to standard, ale w dokumentacji nadal warto to potwierdzić.
- Warunki pracy z falownikiem - w PV znaczenie mają harmoniczne, obciążenie częściowe i długotrwała praca przy zmiennym nasłonecznieniu.
W energetyce dystrybucyjnej często spotyka się poziomy typu 15 kV lub 20 kV po stronie średniego napięcia i 0,4 kV po stronie niskiego napięcia. W farmach fotowoltaicznych to właśnie taki etap jest kluczowy: energia z falownika trafia najpierw do transformatora, a dopiero potem do sieci. Dlatego dobór przekładni jest tu czymś więcej niż szkolnym ćwiczeniem - od niego zależy cały punkt przyłączenia.
Skoro już wiesz, jak dobrać urządzenie, warto zobaczyć, gdzie najłatwiej popełnić błąd w obliczeniach i testach.
Najczęstsze błędy przy liczeniu i pomiarach
W praktyce najwięcej problemów widzę nie w samym wzorze, tylko w tym, jak ktoś go interpretuje. Błąd potrafi być banalny, ale skutki są kosztowne: źle dobrane napięcie, niepasujące zabezpieczenia albo niewłaściwa ocena stanu transformatora.
- Mylenie kierunku zapisu - trzeba wiedzieć, czy dana dokumentacja podaje N1/N2, czy N2/N1.
- Porównywanie różnych typów napięć - w transformatorze trójfazowym trzeba zestawiać napięcia w tej samej definicji, a nie mieszać fazowych z międzyfazowymi.
- Ignorowanie odczepów - jeśli transformator ma regulację napięcia, wynik obliczony dla pozycji nominalnej nie musi odpowiadać aktualnemu ustawieniu.
- Zakładanie idealnej zgodności - w realnym urządzeniu zawsze są straty i tolerancje.
- Pomijanie warunków obciążenia - pomiar na biegu jałowym daje inne napięcie niż pomiar pod pełnym obciążeniem.
Ja w takich sytuacjach robię prostą rzecz: najpierw sprawdzam tabliczkę znamionową, potem odczepy, a dopiero na końcu wynik pomiaru. To pozwala odróżnić faktyczny problem od pozornego odchylenia. Jeśli transformator jest sprawny, ale układ obliczeń był źle ustawiony, szkoda czasu na niepotrzebną diagnostykę.
Z tym w tle łatwiej już zrozumieć, dlaczego ta zależność jest tak ważna w energetyce i fotowoltaice, a nie tylko w szkolnych zadaniach.
Gdzie ta zależność naprawdę robi różnicę
W sieciach elektroenergetycznych stosunek zwojów decyduje o tym, czy energia może zostać bezpiecznie przesłana z jednego poziomu napięcia na drugi. W stacjach transformatorowych obniża się napięcie do poziomu używanego przez odbiorców końcowych, a w dużych instalacjach wytwórczych robi się odwrotnie - podwyższa się je, żeby ograniczyć straty przesyłowe.
W fotowoltaice ma to bardzo praktyczny wymiar. Mała instalacja dachowa zwykle oddaje energię przez falownik bez transformatora, ale większe farmy PV często pracują już na poziomie, w którym transformator staje się elementem obowiązkowym. Wtedy trzeba dobrać nie tylko właściwy stosunek napięć, lecz także odpowiednią rezerwę mocy, tolerancję regulacji i odporność na zmienny charakter produkcji.
To samo dotyczy modernizacji istniejących układów. Jeśli ktoś wymienia źródło zasilania, dołącza magazyn energii albo rozbudowuje przyłącze, stara przekładnia może przestać wystarczać. Wtedy nie chodzi już o teorię, ale o to, czy urządzenie obsłuży nowy profil pracy bez przegrzewania i bez zbyt dużych spadków napięcia.
Co sprawdzam przed uruchomieniem, żeby nie zgadywać
Przed pierwszym uruchomieniem patrzę nie na jedną liczbę, lecz na cały zestaw parametrów. Dopiero wtedy wiem, czy transformator będzie pracował tak, jak zakłada projekt. W praktyce wystarcza krótka checklista:
- czy napięcia znamionowe odpowiadają sieci i odbiornikom,
- czy odczepy są ustawione zgodnie z projektem,
- czy grupa połączeń zgadza się z resztą układu,
- czy moc znamionowa zostawia sensowny zapas,
- czy warunki chłodzenia są zgodne z tabliczką i dokumentacją,
- czy pomiar przekładni wykonano dla właściwych zacisków i właściwego typu napięcia.
Jeśli te punkty się zgadzają, sama wartość stosunku zwojów przestaje być abstrakcją i staje się konkretnym narzędziem projektowym. To właśnie ona pomaga dobrać transformator do instalacji, przewidzieć zachowanie układu pod obciążeniem i uniknąć błędów, które później trudno naprawić bez kosztownego przestoju.
