Samoczynne załączanie rezerwy to rozwiązanie, które decyduje o tym, czy obiekt po zaniku napięcia zostaje na chwilę bez zasilania, czy płynnie przechodzi na drugie źródło. W tym tekście wyjaśniam, jak działa SZR, gdzie ma sens, czym różni się od UPS-a i na co patrzeć przy doborze aparatury. To ważne wszędzie tam, gdzie przerwa w dostawie prądu oznacza realny koszt, ryzyko albo zwykły bałagan w pracy instalacji.
Najważniejsze rzeczy o automatyce rezerwy w jednym miejscu
- SZR przełącza zasilanie na źródło rezerwowe, gdy źródło podstawowe traci parametry lub zanika.
- Układ może współpracować z drugą siecią, agregatem prądotwórczym, a w szerszym systemie także z UPS-em lub magazynem energii.
- Największą różnicę daje tam, gdzie ciągłość zasilania ma znaczenie dla bezpieczeństwa, procesu lub komfortu użytkownika.
- O jakości instalacji decydują głównie czas przełączenia, moc rezerwy, blokady między źródłami i poprawny dobór automatyki.
- W instalacjach PV pełny układ rezerwy nie zastępuje falownika hybrydowego, ale może z nim współpracować.
Czym jest SZR i co naprawdę robi
Ja patrzę na SZR nie jak na „sprytne pudełko”, ale jak na logikę decyzyjną w rozdzielnicy. To układ, który monitoruje źródło podstawowe i w razie awarii albo niedopuszczalnego spadku parametrów przełącza odbiory na źródło rezerwowe. SZR nie produkuje energii i jej nie magazynuje - on tylko pilnuje, żeby właściwe źródło zostało podłączone we właściwym momencie.
W praktyce takie rozwiązanie stosuje się tam, gdzie liczy się ciągłość działania: w budynkach użyteczności publicznej, obiektach technicznych, serwerowniach, hotelach, a także w instalacjach z agregatem lub rozbudowaną automatyką budynkową. Rezerwa może oznaczać drugą linię zasilającą, zespół prądotwórczy albo wydzielony tor z podtrzymaniem. Najważniejsze jest to, że układ sam podejmuje decyzję o przełączeniu i potem potrafi wrócić do zasilania podstawowego, gdy warunki są już stabilne.
To rozróżnienie jest ważne, bo od razu prowadzi do pytania, jak taki układ przełącza źródła i dlaczego nie zawsze robi to w ten sam sposób.

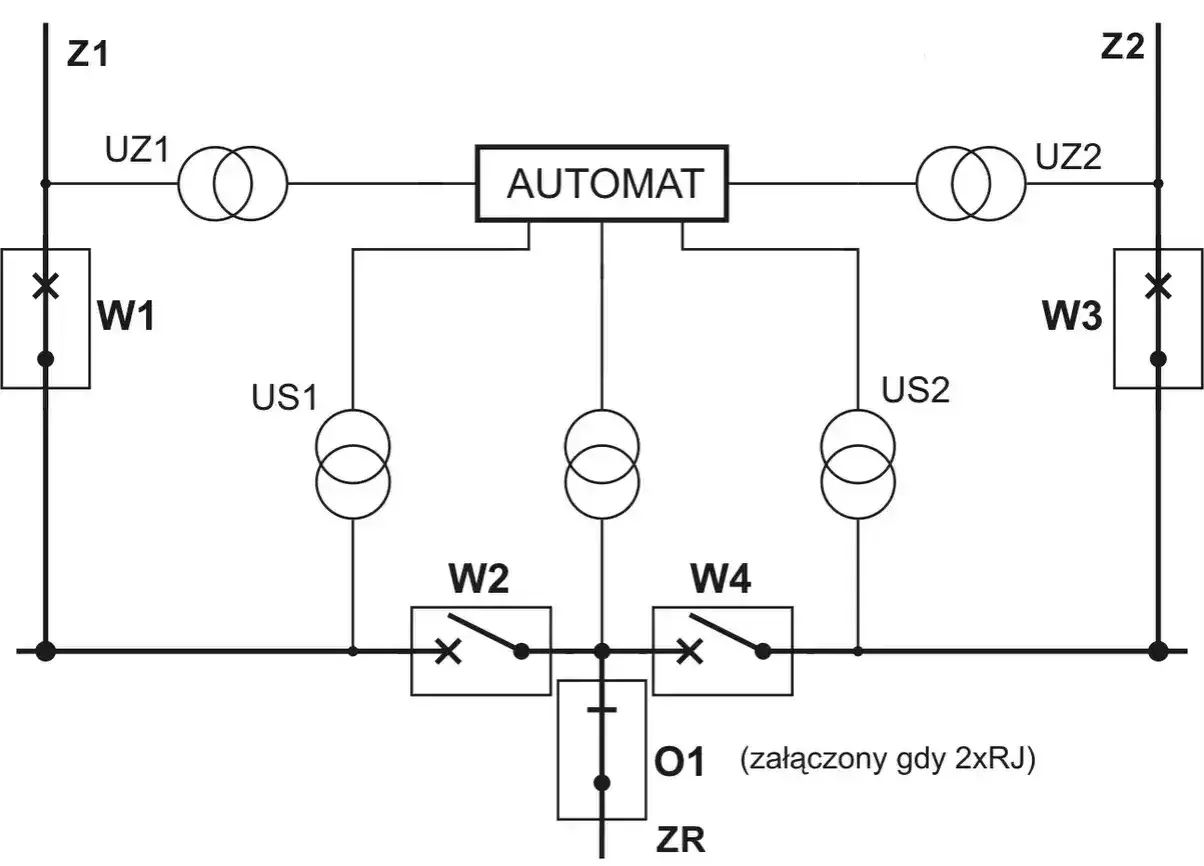

Jak działa układ SZR krok po kroku
W typowym scenariuszu automatyka robi kilka rzeczy po kolei, a nie jedno gwałtowne przełączenie. Najpierw kontroluje napięcie i częstotliwość po stronie podstawowej, potem czeka przez zadany czas, żeby nie reagować na krótkie zakłócenia, a dopiero później odłącza pierwszy tor i załącza drugi. Jeśli rezerwą jest agregat, układ dodatkowo uruchamia jednostkę i czeka, aż jej parametry ustabilizują się w bezpiecznym zakresie.
- Układ wykrywa zanik napięcia, zbyt duży spadek albo inny niedopuszczalny stan po stronie źródła podstawowego.
- Po upływie nastawy zwłoki potwierdza, że problem nie jest chwilowy.
- Rozłącza źródło podstawowe, żeby nie dopuścić do niebezpiecznego połączenia dwóch torów.
- Uruchamia źródło rezerwowe, jeśli jest to wymagane przez scenariusz pracy.
- Po ustabilizowaniu parametrów dołącza odbiory do źródła rezerwowego.
- Gdy zasilanie podstawowe wraca i utrzymuje się stabilnie, układ przełącza obciążenie z powrotem.
W wielu układach ważna jest też sama filozofia przełączenia. Przełączenie otwarte oznacza odłączenie pierwszego źródła przed załączeniem drugiego, więc jest prostsze i bezpieczniejsze, ale daje przerwę. Przełączenie zamknięte wymaga chwilowego nakładania się torów i synchronizacji, więc bywa stosowane tam, gdzie odbiorcy nie tolerują nawet krótkiej luki w zasilaniu. W praktyce typowe moduły potrafią wykonać pełny cykl w kilka sekund, a w prostych konfiguracjach czas zwłoki na zanik i powrót napięcia ustawia się tak, by nie reagować na krótkie zapady.
Skoro wiadomo już, jak przebiega przełączenie, pora rozróżnić warianty rezerwy i zobaczyć, kiedy każdy z nich ma sens.
Rezerwa jawna, ukryta i różne tryby przełączania
W praktyce nie ma jednego uniwersalnego układu. Inaczej projektuje się prostą rezerwę dla budynku, inaczej układ dla obiektu technicznego, a jeszcze inaczej system dla źródła awaryjnego z agregatem. Najczytelniej pokazuje to podział na sposób rezerwowania źródła i sposób samego przełączenia.
| Wariant | Jak działa | Kiedy ma sens |
|---|---|---|
| Rezerwa jawna | Źródło rezerwowe czeka bez obciążenia i przejmuje je dopiero po awarii toru podstawowego. | Gdy zależy mi na prostszej logice i czytelnym podziale ról między źródłami. |
| Rezerwa ukryta | Oba tory są wykorzystywane w normalnym trybie pracy, a po awarii jeden z nich przejmuje większe obciążenie. | Gdy układ ma większą złożoność i wymaga innej organizacji pracy rozdzielni. |
| Przełączenie otwarte | Układ najpierw rozłącza jedno źródło, a dopiero potem dołącza drugie. | Gdy priorytetem jest bezpieczeństwo i prostota, a krótka przerwa jest akceptowalna. |
| Przełączenie zamknięte | Drugi tor załącza się zanim pierwszy zostanie całkiem odłączony, co wymaga synchronizacji. | Gdy obciążenia nie mogą stracić zasilania nawet na moment. |
Jeżeli ktoś potrzebuje tylko ręcznego przełączania, rynek oferuje również zwykłe przełączniki źródeł, od małych aparatów po rozwiązania w szerokim zakresie prądowym sięgającym nawet 3200 A. To prostsza opcja, ale wymaga człowieka przy przełączeniu, więc nie zastępuje automatyki tam, gdzie liczy się czas i niezawodność. Ta różnica dobrze pokazuje, dlaczego nie każdy „przełącznik rezerwy” jest tym samym co pełny układ automatyczny.
Gdy znamy warianty, łatwiej ocenić, w jakich obiektach SZR naprawdę robi różnicę.
Gdzie taki układ sprawdza się najlepiej
Najbardziej naturalne zastosowania to obiekty, w których przerwa w zasilaniu wpływa na bezpieczeństwo, ciągłość procesu albo obsługę ludzi. Właśnie tam automatyka rezerwy nie jest dodatkiem „na wszelki wypadek”, tylko elementem infrastruktury. W praktyce spotyka się ją w szpitalach, hotelach, serwerowniach, centrach danych, na lotniskach, w obiektach kolejowych, w budynkach wysokich, a także w zakładach przemysłowych i węzłach technicznych.
- W obiektach medycznych automatyka rezerwy wspiera ciągłość pracy urządzeń i instalacji krytycznych.
- W serwerowniach i centrach danych ważna jest przewidywalność przełączenia i współpraca z UPS-em.
- W hotelach, biurowcach i centrach handlowych chodzi głównie o komfort użytkowników oraz uniknięcie strat operacyjnych.
- W obiektach technicznych, takich jak przepompownie czy stacje uzdatniania, kluczowy jest sam proces technologiczny.
- W domach jednorodzinnych pełny SZR bywa często zbyt rozbudowany, więc częściej wybiera się przełączanie wybranych obwodów albo współpracę z falownikiem hybrydowym.
Właśnie tu widać ważny kompromis: im mniejszy obiekt, tym częściej bardziej opłaca się precyzyjnie wydzielić kilka obwodów krytycznych niż przełączać całą instalację. Jeśli rezerwa ma zasilić tylko lodówkę, router, oświetlenie i podstawowe obwody, projekt wygląda zupełnie inaczej niż w przypadku całego budynku. Żeby jednak system działał bez niespodzianek, dobór i montaż trzeba oprzeć na kilku twardych kryteriach.
Jak dobieram automatykę i aparaturę
Tu najłatwiej popełnić kosztowny błąd: dobrać układ tylko po prądzie znamionowym, a nie po rzeczywistym profilu obciążenia. W praktyce patrzę przede wszystkim na moc odbiorów, prądy rozruchowe, typ źródeł i to, czy instalacja ma przełączać jeden obwód, kilka obwodów, czy całą rozdzielnię. Na rynku spotkasz rozwiązania bardzo małe i bardzo duże: przełączniki ręczne potrafią obejmować zakres od 16 do 3200 A, automatyczne przełączniki źródeł od około 40 do 1600 A, a dla większych obiektów występują też konfiguracje sięgające 3000 A.
| Co sprawdzam | Dlaczego to ważne | Typowy błąd |
|---|---|---|
| Moc i prądy rozruchowe | Źródło rezerwowe musi bezpiecznie przejąć obciążenie, także przy starcie silników. | Dobór tylko „na styk” według sumy tabliczkowej odbiorów. |
| Typ źródła | Inaczej projektuje się układ sieć-sieć, inaczej sieć-agregat, a jeszcze inaczej układ z baterią. | Założenie, że każdy agregat lub falownik zachowa się tak samo. |
| Czas przełączenia | Odbiorniki wrażliwe mogą wymagać bardzo krótkiej przerwy lub wsparcia UPS-em. | Ignorowanie tego, że nie każdy proces zniesie sekundową lukę. |
| Blokady elektryczne i mechaniczne | Chronią przed jednoczesnym połączeniem dwóch źródeł. | Pozostawienie tego „na logice sterownika” bez realnej separacji torów. |
| Monitoring i testy | Wiadomo od razu, czy układ zadziałał poprawnie i czy nie ma błędów w połączeniach. | Uruchomienie bez późniejszej diagnostyki i prób pod obciążeniem. |
W dobrze zrobionym projekcie ważna jest też współpraca z zabezpieczeniami, systemem BMS i ewentualną automatyką odciążającą. Jeśli rezerwa nie jest w stanie przejąć całej instalacji, trzeba świadomie wyłączyć mniej ważne odbiory, zamiast liczyć na cud. Na tym tle łatwo też zobaczyć, że SZR, UPS i instalacja PV rozwiązują pokrewne, ale nie identyczne problemy.
SZR, UPS i fotowoltaika nie rozwiązują tego samego problemu
To jest miejsce, w którym najczęściej widzę nieporozumienia. SZR nie jest UPS-em, a UPS nie jest SZR-em. Jeden układ przełącza źródła, drugi podtrzymuje zasilanie bez przerwy, a trzeci system zwykle łączy produkcję energii z jej magazynowaniem i wydzielonym wyjściem awaryjnym. Te rozwiązania się uzupełniają, ale nie zastępują się wzajemnie.
| Rozwiązanie | Co robi | Kiedy jest najlepsze | Czego nie robi |
|---|---|---|---|
| SZR / ATS | Przełącza obciążenie między dwoma źródłami zasilania. | Gdy ważne jest automatyczne przejście na rezerwę po zaniku sieci. | Nie magazynuje energii i nie podtrzymuje odbiorów sam z siebie. |
| UPS | Podaje energię z akumulatora przez czas podtrzymania. | Gdy przerwa nie może wystąpić nawet na krótko. | Nie zastępuje źródła rezerwowego dla większej instalacji. |
| Falownik hybrydowy z baterią | Zarządza energią z PV, magazynu i sieci, często ma wyjście backup. | Gdy chcę zasilać wybrane obwody z energii słonecznej i akumulatora. | Nie daje pełnej automatyki dla całego budynku bez odpowiedniej architektury. |
W instalacjach fotowoltaicznych ważna jest jeszcze jedna rzecz: falownik on-grid po zaniku sieci nie powinien pracować wyspowo bez odpowiedniego układu, bo z bezpieczeństwa musi się odłączyć. Dlatego jeśli ktoś chce podtrzymać dom albo firmę po awarii, sama fotowoltaika nie wystarczy. Potrzebny jest albo falownik z funkcją backup, albo osobny układ rezerwy, albo oba elementy razem - zależnie od tego, jakie odbiory mają pozostać aktywne. Na koniec zostaje rzecz najpraktyczniejsza: szybki przegląd przed uruchomieniem.
Co sprawdzam przed oddaniem układu do pracy
Jeśli miałbym zostawić jedną radę, to tę: najpierw policz, które odbiory naprawdę muszą działać bez przerwy, a dopiero potem dobieraj automatykę. To porządkuje cały projekt i od razu pokazuje, czy potrzebny jest pełny układ dla całego obiektu, czy tylko dla kilku wydzielonych obwodów.
- Czy źródło rezerwowe ma wystarczającą moc na rozruch i pracę wszystkich krytycznych odbiorów.
- Czy czas przełączenia jest akceptowalny dla podłączonych urządzeń.
- Czy są blokady uniemożliwiające jednoczesne zasilanie z dwóch źródeł.
- Czy układ potrafi wrócić na źródło podstawowe bez „klikania” przy krótkich spadkach napięcia.
- Czy przewidziano testy, serwis i ręczne obejście na wypadek awarii automatyki.
- Czy projekt uwzględnia współpracę z UPS-em, falownikiem lub magazynem energii, jeśli takie elementy już są w instalacji.
Dobry SZR nie jest najbardziej efektownym elementem instalacji, ale bardzo często okazuje się tym, który decyduje o jej odporności. Jeśli ma działać bezproblemowo, musi być dobrany do realnego obiektu, a nie do katalogowego schematu. Właśnie wtedy rezerwa zasilania staje się praktycznym narzędziem, a nie tylko kolejnym urządzeniem w rozdzielnicy.
