W maszynach prądu stałego komutator odpowiada za zmianę kierunku prądu w wirniku, dzięki czemu silnik utrzymuje stały moment obrotowy, a prądnica może oddawać użyteczne napięcie stałe. To nie jest drobiazg konstrukcyjny, tylko element, od którego zależą sprawność, hałas, iskrzenie i tempo zużycia całego napędu. Poniżej wyjaśniam, jak działa ten mechanizm, gdzie nadal się go stosuje i po czym poznać, że zaczyna sprawiać kłopoty.
Najkrócej o działaniu, zastosowaniach i awariach
- Mechaniczna komutacja utrzymuje stały kierunek momentu w silniku prądu stałego i prostuje napięcie w prądnicy.
- O niezawodności decydują przede wszystkim szczotki, docisk, czystość powierzchni i stan izolacji między segmentami.
- Najczęstsze problemy to iskrzenie, przegrzewanie, spadek mocy, pył grafitowy i nierówne zużycie powierzchni styku.
- W energetyce i automatyce taki układ nadal ma sens w starszych napędach, prostszych urządzeniach i wybranych aplikacjach serwisowych.
- W nowych konstrukcjach coraz częściej wygrywają rozwiązania bezszczotkowe, bo ograniczają obsługę i wydłużają czas pracy między przeglądami.
Jak działa w maszynie prądu stałego
Z mojego punktu widzenia najważniejsze jest jedno: ten układ nie tylko przewodzi prąd, ale zmienia jego kierunek dokładnie w odpowiednim momencie. W silniku prądu stałego wirnik obraca się w polu magnetycznym, a moment napędowy musiałby się odwracać, gdyby prąd w uzwojeniu pozostał bez korekty. Mechaniczne przełączanie robi więc porządek z tym, co z fizycznego punktu widzenia byłoby chaotycznym ruchem cewki.
W praktyce działa to tak, że segmenty miedzianego pierścienia kolejno stykają się ze szczotkami, a po każdym przejściu przez odpowiedni kąt połączenie uzwojenia zostaje odwrócone. Dzięki temu siła elektrodynamiczna nadal „pcha” wirnik w tę samą stronę. W prądnicy zasada jest podobna, tylko efekt końcowy jest odwrotny: napięcie indukowane w obracającym się uzwojeniu jest porządkowane na wyjściu tak, by otrzymać prąd stały.
To właśnie dlatego taki mechanizm był przez lata tak popularny. Jest prosty, działa przewidywalnie i pozwala budować napędy, które łatwo regulować. Cena za tę prostotę jest jednak oczywista: kontakt ślizgowy zawsze oznacza tarcie, a tarcie oznacza zużycie. Dlatego następny krok to zrozumienie, z czego składa się cały układ i dlaczego jego stan ma większe znaczenie, niż zwykle się zakłada.
Z czego składa się układ szczotkowy i co decyduje o jego trwałości

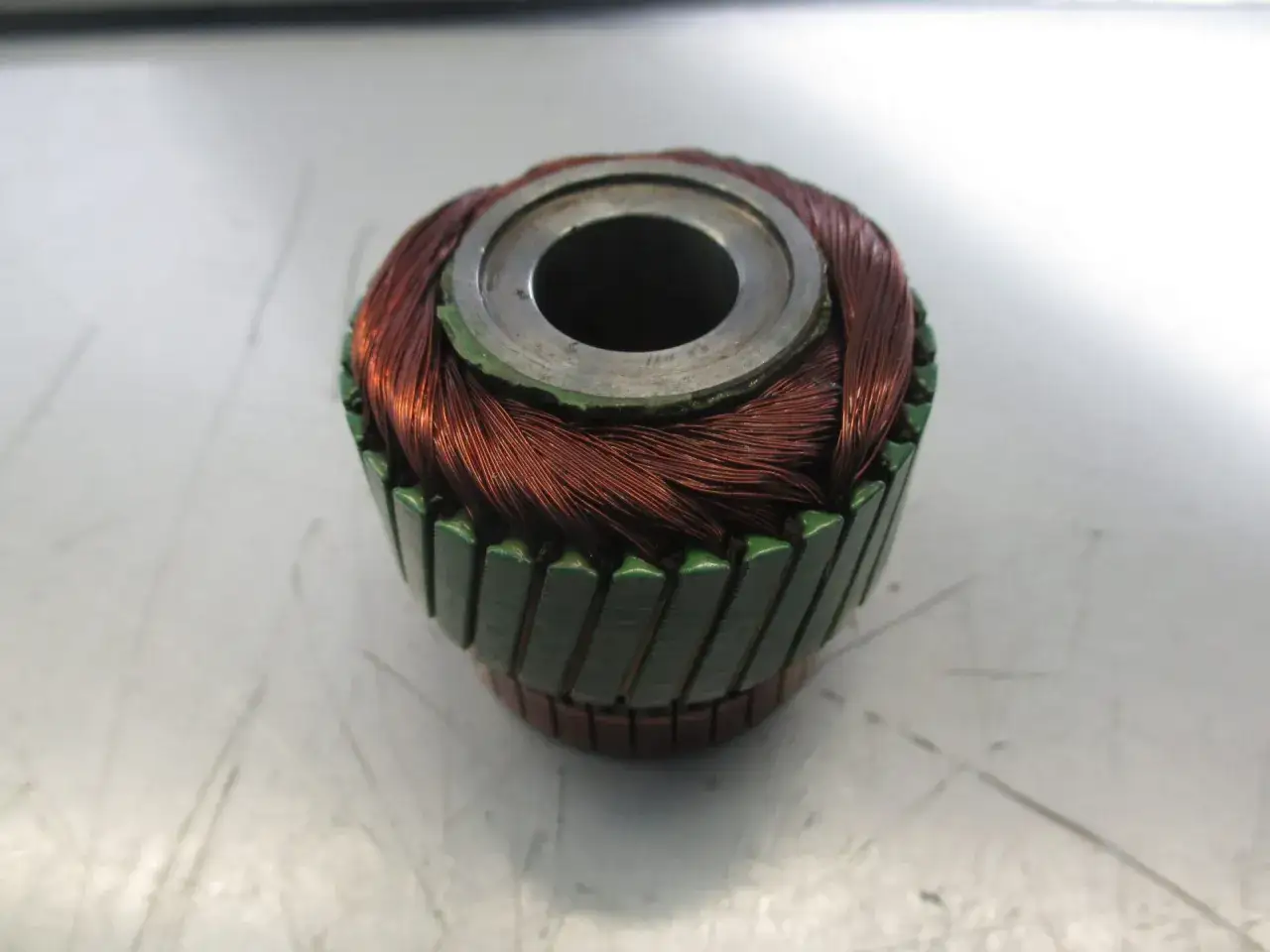

Patrzę na ten zestaw jako na system, a nie pojedynczą część. Mamy miedziane segmenty, izolację między nimi, szczotki najczęściej grafitowe oraz docisk sprężynowy, który utrzymuje kontakt przy obrocie wirnika. Każdy z tych elementów musi pracować poprawnie, bo wystarczy jeden słaby punkt, żeby zaczęło iskrzyć, grzać się albo nierówno przewodzić prąd.
Miedziane segmenty i izolacja
Segmenty są przewodzącą częścią pierścienia, a cienka izolacja między nimi rozdziela kolejne obwody wirnika. Jeśli powierzchnia jest przypalona, pofalowana albo zabrudzona, szczotka nie ślizga się równomiernie. To prowadzi do przerw w styku, a przerwy w styku w praktyce od razu odbijają się na kulturze pracy maszyny.
Warto pamiętać, że na takim styku pojawia się też niewielki spadek napięcia, w literaturze dydaktycznej podaje się zwykle rząd około 2 V. To niedużo, ale w urządzeniu pracującym długo i pod obciążeniem każdy dodatkowy opór oznacza straty ciepła i szybsze zużycie.
Szczotki i docisk
Szczotki mają za zadanie przewodzić prąd i jednocześnie ślizgać się po powierzchni bez nadmiernego niszczenia pierścienia. Zbyt mały docisk powoduje przerywanie kontaktu i łuk elektryczny, zbyt duży zwiększa tarcie, hałas i temperaturę. Z mojego doświadczenia wynika, że właśnie tutaj najczęściej pojawia się pokusa „byle działało”, a później serwis płaci za to podwójnie.
- Równy docisk ogranicza iskrzenie i poprawia stabilność pracy.
- Czysta powierzchnia zmniejsza opory i zapobiega miejscowemu przegrzewaniu.
- Właściwy materiał szczotek ma znaczenie dla trwałości całego układu.
- Osiowość wirnika wpływa na to, czy zużycie będzie równomierne.
Dopiero po sprawdzeniu tych elementów widać, gdzie taki układ ma sens, a gdzie lepiej wybrać inną technologię. I właśnie do tego prowadzi kolejna kwestia, czyli realne zastosowania w energetyce i automatyce.
Gdzie taki napęd nadal ma sens w energetyce i automatyce
W nowych projektach energetycznych coraz częściej spotyka się rozwiązania bezszczotkowe, ale klasyczna komutacja nie zniknęła. Wciąż znajdziesz ją w starszych napędach regulowanych, prostych urządzeniach warsztatowych, wybranych pompach, wciągarkach, siłownikach i maszynach pomocniczych. W praktyce oznacza to, że przy modernizacji instalacji rzadko zaczyna się od pełnej wymiany wszystkiego na nowszy typ napędu. Częściej ocenia się, czy obecne rozwiązanie nadal spełnia wymagania, czy już zaczyna generować zbyt duże koszty obsługi.
W urządzeniach energetycznych taki układ bywa szczególnie przydatny tam, gdzie ważna jest prosta regulacja prędkości i niski koszt wejścia. Z drugiej strony, jeśli sprzęt pracuje długo, w pyle, przy podwyższonej temperaturze albo z dużą liczbą startów i zatrzymań, bezszczotkowa alternatywa zwykle szybciej się broni. To nie jest kwestia mody technicznej, tylko bilansu serwisu, niezawodności i przestojów.
- W starszych napędach DC liczy się prostota i łatwa diagnostyka.
- W urządzeniach pomocniczych ważny bywa niski koszt zakupu i szybka wymiana części.
- W OZE i automatyce coraz częściej wygrywa dłuższa praca bez obsługi.
Gdy już wiesz, gdzie taki układ się sprawdza, następuje najważniejsze pytanie z punktu widzenia eksploatacji: po czym poznać, że zaczyna się zużywać i kiedy nie warto czekać ani dnia dłużej.
Jak rozpoznać zużycie zanim dojdzie do awarii
Najpierw patrzę na objawy, dopiero później na szczegóły konstrukcji. Silne iskrzenie, niestabilna praca, spadek mocy, wzrost temperatury obudowy i wyraźny pył grafitowy to sygnały, których nie powinno się bagatelizować. Lekki połysk albo minimalne iskrzenie mogą się pojawiać, ale łukowanie, czarne ślady i zapach spalenizny oznaczają już problem.
Najczęstsze objawy
- widoczne iskrzenie pod szczotkami, zwłaszcza przy zmianie obciążenia,
- nierówny bieg i okresowe szarpnięcia,
- spadek momentu obrotowego lub mocy użytkowej,
- przegrzewanie obudowy i wyczuwalny zapach przypalenia,
- ciemny nalot, rowki lub przebarwienia na powierzchni styku.
Co zwykle jest przyczyną
- zabrudzona albo przypalona powierzchnia styku,
- zużyte, źle dobrane lub nierówno pracujące szczotki,
- za słaby albo zbyt mocny docisk sprężyn,
- przeciążenie silnika,
- uszkodzenie uzwojenia wirnika albo problem z osiowością.
Przeczytaj również: Instalacja fotowoltaiczna z magazynem energii – oszczędzaj na rachunkach
Co robić krok po kroku
- Odłącz urządzenie i zabezpiecz je przed przypadkowym uruchomieniem.
- Oceń wzrokowo stan powierzchni, szczotek i przewodów.
- Usuń pył i zabrudzenia odpowiednimi metodami, bez agresywnego szorowania.
- Sprawdź równomierność docisku i ślad przylegania szczotek.
- Jeśli powierzchnia jest głęboko porysowana, przypalona albo nierówna, oddaj napęd do serwisu.
W praktyce najgorszym błędem jest odkładanie reakcji na później. Początkowe iskrzenie potrafi szybko przejść w uszkodzenie powierzchni, a potem już sama wymiana szczotek nie rozwiązuje sprawy. Jeśli patrzysz szerzej, porównanie z innymi sposobami przełączania od razu pokazuje, czy klasyczne rozwiązanie ma jeszcze sens w danym projekcie.
Co wybrać zamiast układu szczotkowego
W serwisie i przy projektowaniu nowych urządzeń porównuję zwykle trzy opcje: mechaniczne przełączanie prądu, pierścienie ślizgowe oraz napęd bezszczotkowy. Każde rozwiązanie ma swoje miejsce, ale nie każde pasuje do pracy ciągłej, środowiska zapylonego albo budżetu, który musi uwzględniać także przestoje.
| Rozwiązanie | Jak działa | Zalety | Ograniczenia | Kiedy ma sens |
|---|---|---|---|---|
| Mechaniczna komutacja | Szczotki ślizgają się po segmentach i odwracają prąd w odpowiednim momencie. | Prosta budowa, łatwa regulacja, niski koszt wejścia. | Zużycie, pył, hałas, okresowa obsługa. | Starsze silniki DC, prostsze napędy, urządzenia o umiarkowanej intensywności pracy. |
| Pierścienie ślizgowe | Prąd jest przekazywany do wirnika bez zmiany kierunku przy każdym obrocie. | Umożliwiają zasilanie obracającego się uzwojenia, sprawdzone w większych maszynach. | Nadal są to styki ślizgowe, więc wymagają kontroli i czystości. | Generatory, maszyny z uzwojonym wirnikiem, wybrane zastosowania przemysłowe. |
| Napęd bezszczotkowy | Przełączanie realizuje elektronika sterująca. | Mniej obsługi, wyższa niezawodność, niższy poziom zużycia mechanicznego. | Potrzebuje sterownika, czujników i lepszej elektroniki mocy. | Nowe konstrukcje, automatyka, OZE, urządzenia pracujące długo i bez nadzoru. |
Wniosek jest dość prosty: jeśli zależy Ci na tanim starcie i łatwej naprawie w terenie, rozwiązanie szczotkowe nadal bywa rozsądne. Jeśli jednak liczysz całkowity koszt życia urządzenia, a nie tylko cenę zakupu, bezszczotkowa opcja zwykle szybciej wygrywa. I właśnie dlatego przy eksploatacji liczy się nie tylko naprawa, ale też dobór technologii do warunków pracy.
Co naprawdę wydłuża życie napędu szczotkowego
Jeżeli miałbym wskazać kilka działań, które realnie robią różnicę, zacząłbym od czystości, poprawnego docisku i kontroli obciążenia. To nie są efektowne wskazówki, ale w praktyce właśnie one decydują, czy sprzęt pracuje stabilnie przez długi czas, czy po kilku miesiącach trafia do serwisu z powodu iskrzenia i przegrzewania.
- Kontroluj zabrudzenia, zwłaszcza pył grafitowy i osad po pracy ciągłej.
- Sprawdzaj docisk, bo zbyt słaby kontakt psuje komutację, a zbyt mocny przyspiesza zużycie.
- Nie przeciążaj urządzenia, bo wzrost prądu od razu odbija się na styku i temperaturze.
- Reaguj na pierwsze iskry, zanim uszkodzenie przejdzie w rowki, przypalenia i nierówne tarcie.
- Dobieraj elementy zamienne zgodnie z modelem, a nie „na oko”, bo różnice materiałowe mają znaczenie.
Gdy wybieram napęd do urządzenia energetycznego, patrzę nie tylko na moc, ale też na środowisko pracy, dostęp do serwisu i to, czy naprawdę potrzebuję mechanicznego przełączania prądu. W czystym, lekkim zastosowaniu klasyczne rozwiązanie nadal może być rozsądne, ale w instalacji, która ma działać długo, oszczędniej i z mniejszą liczbą przestojów, zwykle lepiej od razu zaplanować technologię bezszczotkową lub przynajmniej uwzględnić wyższe koszty obsługi.
