W systemach mechanicznych i elektrycznych jeden mały element często decyduje o tym, czy napęd zatrzyma się we właściwym miejscu, czy dojdzie do kolizji, przeciążenia albo kosztownego postoju. Wyłącznik krańcowy, potocznie nazywana krańcówką, jest właśnie takim elementem: prostym w budowie, ale bardzo ważnym w urządzeniach energetycznych, trackerach fotowoltaicznych, szafach sterowniczych i napędach pomocniczych. Poniżej wyjaśniam, jak działa, gdzie ma sens, jak go dobrać i na co uważać przy montażu.
Najważniejsze informacje o wyłączniku krańcowym w praktyce
- To czujnik pozycji, który zamienia ruch mechaniczny na sygnał elektryczny dla sterowania lub zabezpieczenia.
- W układach bezpieczeństwa najczęściej wybiera się styk NC z wymuszonym otwarciem, bo łatwiej wykryć awarię przewodu lub styku.
- W energetyce sprawdza się szczególnie w trackerach PV, napędach osłon, klap, przepustnic i układach serwisowych.
- Nie powinien pełnić roli zderzaka mechanicznego ani zastępować prawidłowo ustawionych ograniczników ruchu.
- Dobór zależy od środowiska pracy, rodzaju obciążenia, sposobu uruchamiania i wymaganego poziomu bezpieczeństwa.
Co robi wyłącznik krańcowy i kiedy jest potrzebny
Najprościej mówiąc, wyłącznik krańcowy rozpoznaje osiągnięcie określonego położenia ruchomego elementu i wysyła sygnał do sterownika, przekaźnika albo bezpośrednio do obwodu zabezpieczenia. W praktyce chodzi o to, by układ nie jechał dalej niż powinien, nie ściskał przewodu, nie dobijał do mechanicznego końca i nie pracował w stanie, który może uszkodzić napęd albo konstrukcję.
Ja patrzę na ten element jak na ostatnią linię obrony dla ruchu. Nie steruje on całym procesem sam z siebie, ale daje systemowi jasną informację: dojechałeś do granicy, teraz zatrzymaj się albo zmień tryb pracy. To dlatego ma znaczenie zarówno w prostych napędach, jak i w bardziej złożonych układach energetycznych, gdzie jeden błąd położenia potrafi zatrzymać całą sekcję instalacji.
W rozmowie serwisowej nadal padnie krańcówka, ale w dokumentacji wolę nazwę techniczną, bo od razu wiadomo, że chodzi o element od kontroli położenia, a nie o ogólne „coś przy końcu ruchu”. To ważne zwłaszcza wtedy, gdy trzeba odróżnić sygnał końca zakresu od sygnału bezpieczeństwa albo od mechanicznego ogranicznika. Dzięki temu łatwiej dobrać właściwy typ do konkretnego zadania.
Od tego właśnie zależy, czy użyjesz prostego przełącznika sygnalizacyjnego, czy elementu, który ma pracować w łańcuchu bezpieczeństwa. A to prowadzi już do pytania, jak taki element naprawdę działa wewnątrz układu.
Jak działa od ruchu mechanicznego do sygnału elektrycznego

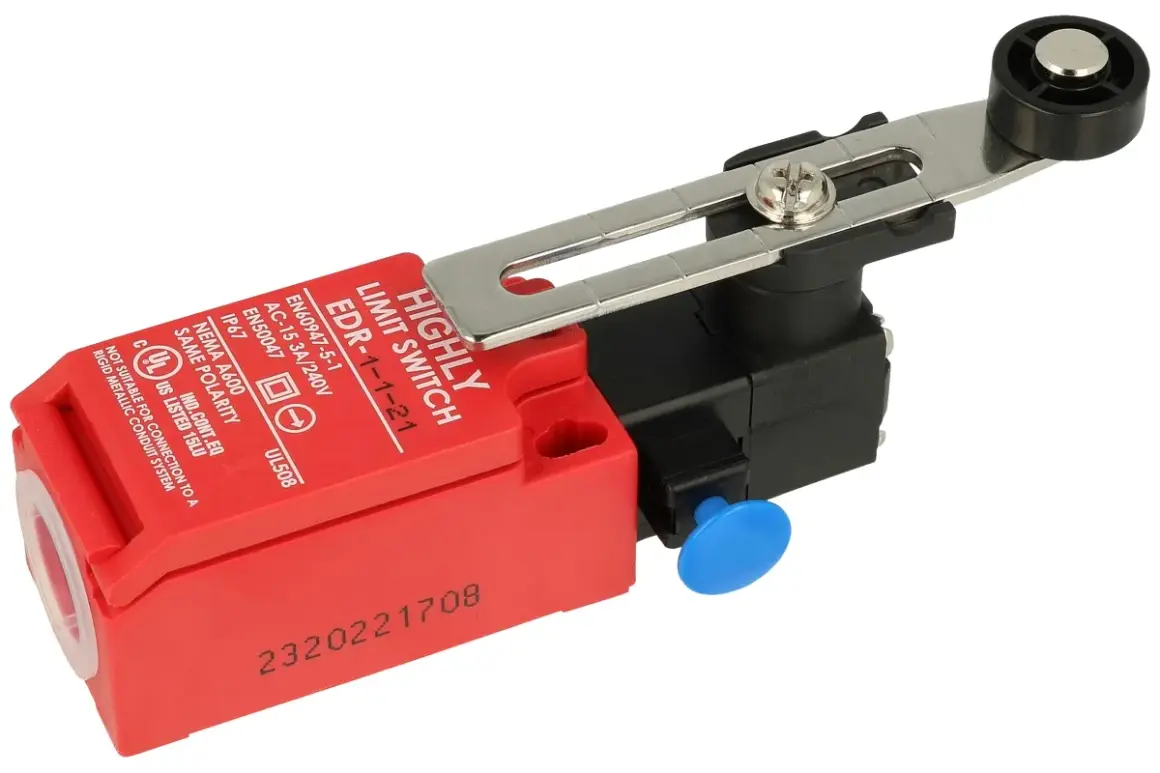

W klasycznym rozwiązaniu ruchome ramię, rolka albo popychacz naciska na mechanizm wewnętrzny, a ten zmienia stan styków. W ten sposób ruch mechaniczny staje się sygnałem elektrycznym, który może zatrzymać napęd, przełączyć tryb pracy albo potwierdzić pozycję w sterowniku PLC, czyli programowalnym sterowniku logicznym.
W praktyce najważniejsze są trzy rzeczy: typ styku, sposób zadziałania i odporność na uszkodzenie. W układach bezpieczeństwa preferuję styki NC, bo ich rozwarcie można łatwiej wykorzystać do wykrycia przerwy w obwodzie. Do zwykłej sygnalizacji pozycji bywa wystarczający styk NO, ale do zatrzymania ruchu i ochrony ludzi to już zwykle za mało.
| Element | Co robi | Dlaczego ma znaczenie |
|---|---|---|
| Styk NC | Jest zamknięty w spoczynku i rozłącza się po zadziałaniu | Łatwiej wykryć przerwę w obwodzie i użyć go w obwodach bezpieczeństwa |
| Styk NO | Zamyka się po zadziałaniu | Sprawdza się w sygnalizacji pozycji i prostych logikach sterowania |
| Wymuszone otwarcie | Mechanizm rozrywa styk niezależnie od sprężyny | Podnosi niezawodność, gdy układ ma zatrzymać ruch nawet przy awarii styku |
| Rolka lub dźwignia | Przenosi ruch na element wykonawczy | Ułatwia pracę przy ruchu bocznym, krzywkach i niewielkich odchyłkach ustawienia |
W praktyce spotykam też ważne rozróżnienie między sygnałem a hamowaniem. Sam wyłącznik krańcowy ma informować i wyzwalać reakcję sterowania, a nie przyjmować na siebie pełną energię zatrzymania. Jeśli traktuje się go jak ogranicznik mechaniczny, szybko kończy się to zużyciem, rozregulowaniem albo fałszywymi zadziałaniami. Z tego powodu dobrze zaprojektowany układ zawsze ma osobny zapas dojazdu i osobny element do fizycznego ograniczenia ruchu.
Skoro już wiadomo, jak działa sam mechanizm, warto zobaczyć, gdzie w energetyce naprawdę robi różnicę, bo tam ten niewielki element często decyduje o stabilności całego układu.
Gdzie sprawdza się w urządzeniach energetycznych

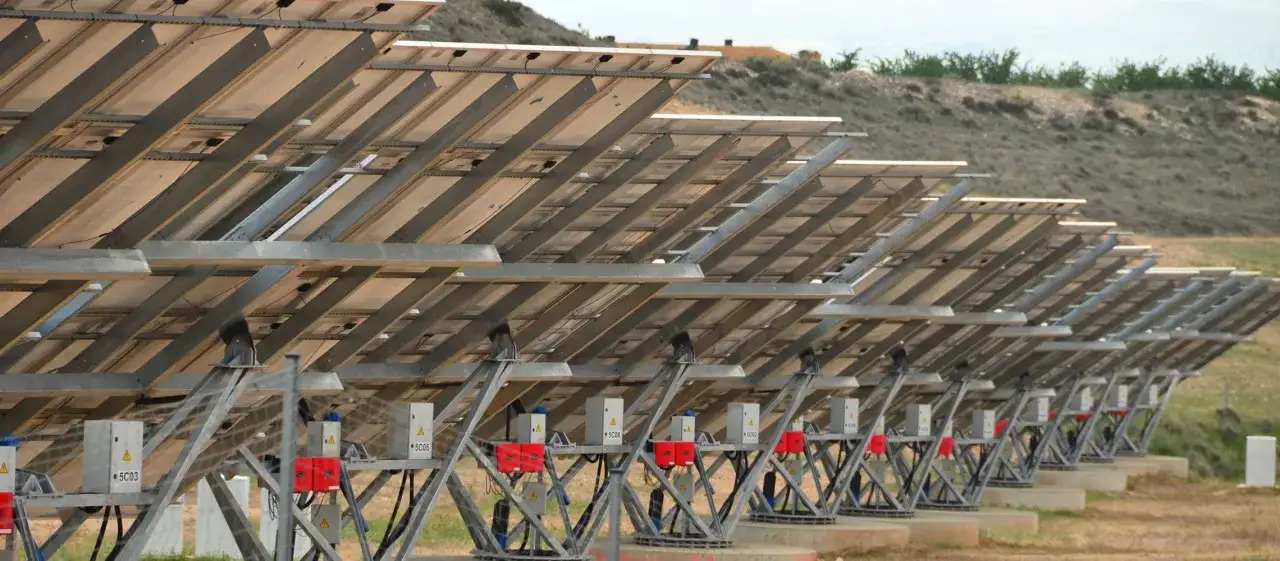

W urządzeniach energetycznych wyłącznik krańcowy ma sens wszędzie tam, gdzie coś się obraca, wysuwa, zamyka albo przemieszcza po zadanym torze. Najbardziej oczywisty przykład to trackery fotowoltaiczne: konstrukcja podążająca za słońcem musi wiedzieć, kiedy doszła do końca zakresu, kiedy przejść w pozycję bezpieczną przy silnym wietrze i kiedy zatrzymać ruch serwisowy. Tu liczy się nie tylko dokładność, ale też przewidywalność reakcji.
W instalacjach PV taki element bywa używany również w układach osłon, klap serwisowych, napędach blokad oraz przy drzwiach szaf, gdzie trzeba potwierdzić zamknięcie przed uruchomieniem dalszej części systemu. To nie jest efektowny komponent, ale bez niego automatyka często nie ma pewności, czy może kontynuować pracę.
Podobnie jest w magazynach energii i rozdzielnicach. Wysuwane moduły, drzwiczki, osłony i mechanizmy serwisowe muszą dawać jednoznaczny sygnał położenia, bo od tego zależy dostęp do części pod napięciem, blokada uruchomienia i kolejność czynności serwisowych. W takich miejscach wyłącznik krańcowy działa trochę jak prosty interlock, czyli blokada logiczna sprzężona z ruchem.
W bardziej rozbudowanych układach energetycznych wykorzystuję go też przy przepustnicach, zasuwach i klapach odprowadzających przepływ powietrza lub medium procesowego. To ważne w biogazowniach, małych elektrowniach wodnych i instalacjach pomocniczych, gdzie pozycja elementu mechanicznego ma bezpośredni wpływ na bezpieczeństwo procesu. Jedno źle ustawione zamknięcie potrafi uruchomić lawinę problemów, od błędu sterowania po przeciążenie napędu.
Im bardziej ruchomy i narażony na warunki zewnętrzne jest układ, tym większe znaczenie ma dobór właściwego modelu. I właśnie tu najłatwiej popełnić kosztowny błąd zakupowy.
Jak dobrać model do środowiska, napięcia i bezpieczeństwa
Dobierając wyłącznik krańcowy, zaczynam nie od ceny, tylko od tego, co ma zrobić układ i w jakich warunkach ma pracować. Jeśli urządzenie działa na zewnątrz, patrzę na szczelność obudowy, odporność na UV, zakres temperatur i wibracje. W praktyce często kończy się na obudowach o klasie IP66 albo wyższej, ale sam stopień ochrony nie wystarczy, jeśli przewód, dławik albo mocowanie są źle dobrane.
| Na co patrzę | Co sprawdzam | Dlaczego to ważne |
|---|---|---|
| Środowisko pracy | Pył, wilgoć, deszcz, UV, temperatura, drgania | Od tego zależy szczelność, trwałość i stabilność zadziałania |
| Rodzaj obciążenia | AC czy DC, prąd i napięcie robocze | Przy DC łuk jest trudniejszy do wygaszenia, więc dobór musi być ostrożniejszy |
| Typ uruchamiania | Popychacz, dźwignia z rolką, trzpień, krzywka | Musi pasować do toru ruchu i marginesu ustawienia |
| Wymagany poziom bezpieczeństwa | NC, wymuszone otwarcie, diagnostyka obwodu | To decyduje, czy element nadaje się do obwodu ochronnego |
| Trwałość | Liczba cykli mechanicznych i elektrycznych | W kartach katalogowych często spotyka się wartości rzędu kilku milionów cykli |
Jeśli układ pracuje z częstym ruchem, dużą liczbą cykli albo w ciężkim środowisku, wolę model z wyraźnym zapasem trwałości. W wielu kartach katalogowych znajdziesz deklaracje rzędu 5 milionów cykli albo więcej, ale nie traktuję tego jako gwarancji sukcesu. Ostatecznie liczy się to, jak wyłącznik znosi rzeczywiste obciążenie, a nie tylko test laboratoryjny.
W prostych układach sygnalizacyjnych wystarczy czasem podstawowy model, ale w bezpieczeństwie i automatyce energetycznej lepiej wybierać ostrożniej. Dobrze dobrany element działa latami, źle dobrany zaczyna „pływać” po kilku miesiącach i daje fałszywe alarmy, których nikt nie lubi w środku sezonu produkcyjnego. Z tego powodu sam dobór to dopiero połowa pracy, a druga połowa zaczyna się przy montażu.
Jak zamontować i ustawić go bez skracania żywotności układu
Najwięcej problemów nie bierze się z samego produktu, tylko z montażu. Jeśli ramię trafia w element wykonawczy pod złym kątem, jeśli wyłącznik jest przykręcony do pracującej konstrukcji albo jeśli przewód jest naciągnięty, układ zaczyna pracować niestabilnie. Wtedy nawet dobry model zachowuje się jak przypadkowy czujnik, a nie precyzyjny punkt odniesienia.
- Montuję wyłącznik sztywno, ale nie w miejscu, które samo pracuje pod obciążeniem.
- Zostawiam zapas dojazdu po zadziałaniu, żeby mechanizm nie dobijał do granicy na siłę.
- Ustawiam kierunek nacisku zgodnie z projektem producenta, bo dźwignia z rolką nie lubi bocznego „szarpania”.
- Stosuję odciążenie przewodu i poprawny dławik, bo drgania potrafią zniszczyć połączenie szybciej niż sam styk.
- Po montażu robię test ręczny i test w trybie automatycznym, najlepiej kilka razy z rzędu.
W trackerach PV i innych napędach pracujących na zewnątrz zwracam też uwagę na oblodzenie, wiatr i rozszerzalność termiczną. To, co działa idealnie w ciepły dzień, potrafi zacząć trzeć albo nie dojechać do punktu krańcowego przy mrozie. Jeżeli ustawienie jest zbyt ciasne, urządzenie będzie „szukać” pozycji zamiast ją potwierdzać.
Jeśli ten etap wykonasz porządnie, wyłącznik krańcowy nie tylko dłużej wytrzyma, ale też da sterownikowi czystszy sygnał. A gdy sygnał jest czysty, łatwiej uniknąć typowych błędów, które w praktyce psują najwięcej instalacji.
Jakie błędy najczęściej psują cały układ
Najczęstszy błąd widzę wtedy, gdy ktoś liczy na to, że wyłącznik krańcowy załatwi wszystko sam. Nie załatwi. To element sygnalizacyjno-zabezpieczający, a nie zderzak, nie hamulec i nie substytut źle zaprojektowanej mechaniki.
- Traktowanie go jak ogranicznika mechanicznego. Styk ma informować, a nie przyjmować energię zatrzymania.
- Wybór niewłaściwego typu styku. NO i NC nie są zamienne, jeśli w grę wchodzi bezpieczeństwo.
- Zbyt mały margines dojazdu. Układ pracuje wtedy „na styk” i szybciej się rozstraja.
- Brak odporności na warunki zewnętrzne. Pył, woda, słońce i drgania robią swoje szybciej niż większość osób zakłada.
- Pomijanie testów po serwisie. Po wymianie części układ może zachowywać się inaczej, niż sugeruje sam schemat.
- Zbyt słabe zarządzanie przewodami. Przerwany lub luźny przewód potrafi udawać poprawny stan, jeśli obwód nie jest sensownie nadzorowany.
W energetyce szczególnie kosztowny jest błąd, który ujawnia się dopiero po czasie: tracker przestaje dojeżdżać do pozycji sztormowej, osłona zamyka się z opóźnieniem albo drzwi serwisowe nie dają poprawnego potwierdzenia. Z zewnątrz wygląda to jak drobiazg, a w praktyce może zatrzymać cały ciąg pracy. Dlatego zawsze wolę sprawdzić nie tylko sam element, lecz także logikę, w jakiej został wpięty.
To prowadzi do ostatniej, bardzo praktycznej rzeczy: co zrobić, gdy modernizujesz starszą instalację i chcesz poprawić bezpieczeństwo bez niepotrzebnego komplikowania projektu.
Co sprawdzić przed modernizacją starszej instalacji
Przy modernizacji starego układu zacząłbym od mapy ruchu: gdzie system ma się zatrzymać, co ma być tylko sygnałem, a co ma być warstwą bezpieczeństwa. Dopiero potem dobieram sprzęt, bo to logika procesu, a nie sam katalog producenta, decyduje o tym, czy wyłącznik będzie działał stabilnie.
Ja zwykle sprawdzam cztery rzeczy. Po pierwsze, czy sterownik rozróżnia stop normalny, stop serwisowy i pozycję bezpieczną. Po drugie, czy styk NC jest monitorowany, a przerwa w przewodzie nie wygląda jak poprawny stan pracy. Po trzecie, czy obudowa, przewody i mocowanie wytrzymają pył, wodę, UV, wibracje i skrajne temperatury. Po czwarte, czy po każdej wymianie można wykonać szybki test funkcjonalny bez rozbierania pół układu.
Jeśli te elementy są uporządkowane, wyłącznik krańcowy przestaje być drobnym dodatkiem do automatyki i staje się realnym zabezpieczeniem całej instalacji. Właśnie na tym poziomie widać, czy projekt był przemyślany od początku, czy tylko „działał, dopóki działał”.
