Silnik Stirlinga to maszyna, która zamienia różnicę temperatur na pracę mechaniczną bez spalania paliwa w cylindrze. W tym artykule rozkładam na części zasadę działania, najważniejsze typy konstrukcji, realne zastosowania w energetyce oraz ograniczenia, które decydują o tym, czy takie rozwiązanie ma sens.
Najważniejsze informacje w skrócie
- To zamknięty silnik cieplny z gazem roboczym, który pracuje dzięki cyklicznemu ogrzewaniu i chłodzeniu.
- Największy sens ma tam, gdzie istnieje stabilne źródło ciepła: koncentrator słoneczny, ciepło odpadowe, biomasa albo układ kogeneracyjny.
- W demonstratorach dish/engine osiągano sprawność słońce-prąd rzędu 31,4%, ale nadal jest to technologia niszowa, nie masowy standard dachowy.
- W porównaniu z fotowoltaiką układ jest bardziej złożony, droższy i wymaga lepszego serwisu, ale lepiej wykorzystuje dostępne ciepło.
- W Polsce najbardziej realistyczne są zastosowania przemysłowe, badawcze i specjalistyczne, a nie prosty zamiennik paneli PV na domu.
Jak działa ten cykl cieplny

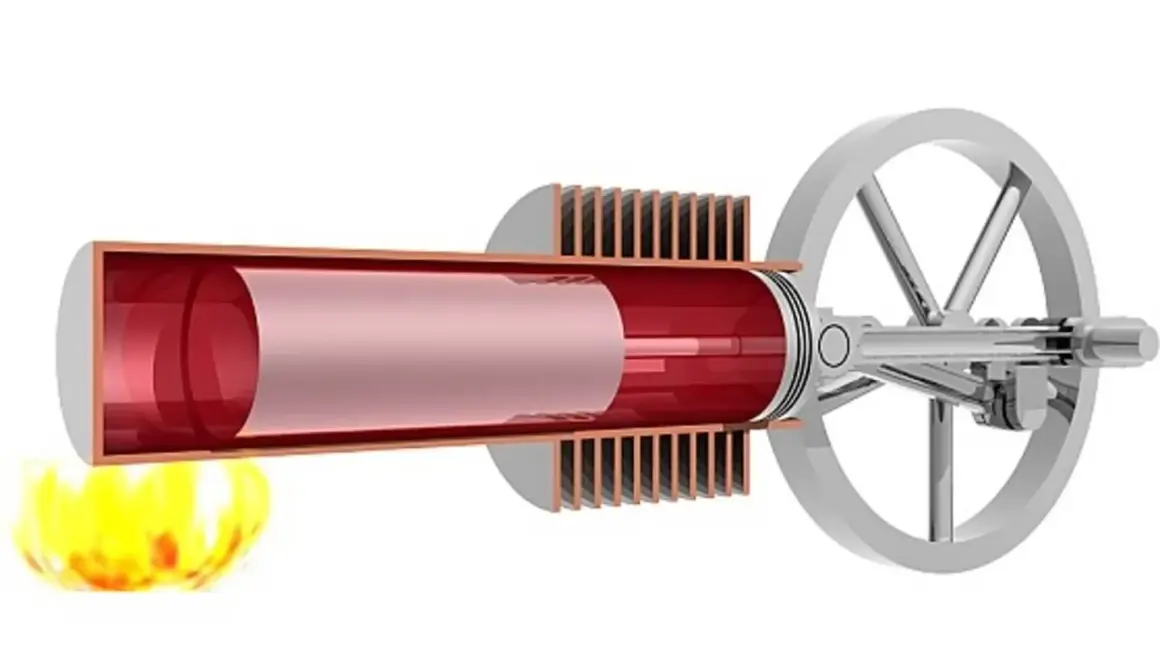

Cała idea jest prosta tylko na pierwszy rzut oka. Gaz roboczy pozostaje szczelnie zamknięty wewnątrz układu, a maszyna wykorzystuje fakt, że po ogrzaniu rozszerza się, a po schłodzeniu kurczy. Z tej zmiany objętości powstaje ruch tłoka albo wypieracza, który można zamienić na obrót wału lub energię elektryczną.
W praktyce nie chodzi o samo „grzanie gazu”, lecz o precyzyjne prowadzenie go między strefą gorącą i zimną. Im lepszy przepływ ciepła i im większa różnica temperatur, tym lepsze warunki do uzyskania pracy użytkowej. Ja patrzę na tę technologię bardziej jak na narzędzie do wykorzystania ciepła niż na uniwersalny silnik do wszystkiego.
Co dzieje się z gazem roboczym
W środku najczęściej pracuje hel albo wodór, bo dobrze przewodzą ciepło i pozwalają uzyskać lepszą dynamikę pracy. Gaz przechodzi przez kolejne fazy cyklu: nagrzewanie, rozprężanie, oddawanie ciepła i sprężanie. Sam cykl jest zamknięty, więc medium nie ucieka z układu i nie jest zużywane tak jak paliwo w klasycznym silniku spalinowym.
To ważne, bo od razu wyjaśnia jedną rzecz, którą początkujący często mylą: tutaj nie „spala się” gazu w komorze roboczej. Energia trafia z zewnątrz, a sam napęd działa dzięki termodynamice, nie dzięki wewnętrznemu wybuchowi.
Po co jest regenerator
Regenerator to element, który magazynuje część ciepła oddawanego przez gaz w drodze do chłodniejszej części układu i oddaje je z powrotem przy kolejnym przebiegu cyklu. W praktyce działa trochę jak tymczasowy bufor energii. Bez niego sprawność spada, bo zbyt dużo ciepła zostałoby bezpowrotnie wyrzucone do otoczenia.
Właśnie regenerator odróżnia ten cykl od prostego „grzania i chłodzenia”. To jeden z powodów, dla których konstrukcja jest ciekawa z punktu widzenia energetyki, ale równocześnie trudna do dopracowania produkcyjnie.
Przeczytaj również: Instalacja fotowoltaiczna z magazynem energii – oszczędzaj na rachunkach
Dlaczego różnica temperatur ma tak duże znaczenie
Maszyna potrzebuje wyraźnego gradientu cieplnego. Gdy źródło ciepła jest zbyt słabe albo chłodzenie zbyt mało skuteczne, cały układ traci sens, bo maleje ilość energii możliwej do zamiany na pracę. Dlatego w realnych zastosowaniach kluczowe są nie tylko sam silnik i materiał, ale też wymienniki ciepła, izolacja oraz sposób odprowadzania ciepła po stronie zimnej.
Jeśli to rozumiesz, łatwiej ocenić, kiedy technologia ma sens, a kiedy jest tylko efektowną ciekawostką. Następny krok to sprawdzenie, dlaczego w ogóle interesuje dziś branżę energetyczną.
Dlaczego ta konstrukcja interesuje energetykę
Największa przewaga polega na tym, że układ może korzystać z bardzo różnych źródeł ciepła. Może to być energia słoneczna skupiona w koncentratorze, spalanie biomasy, ciepło odpadowe z przemysłu, a w pewnych scenariuszach także inne źródła zewnętrzne. Ta elastyczność jest cenna tam, gdzie samo „mieć prąd z gniazdka” nie rozwiązuje problemu, bo energia cieplna i tak już jest dostępna na miejscu.
Druga rzecz, którą naprawdę cenię, to możliwość odzysku energii, która normalnie poszłaby w komin albo do chłodnicy. To nie jest najbardziej spektakularny argument marketingowy, ale w energetyce właśnie takie rzeczy często robią różnicę. Gdy cały projekt ma wycisnąć więcej z tego samego strumienia ciepła, takie rozwiązanie nagle przestaje wyglądać egzotycznie.
W materiałach DOE systemy dish/engine opisuje się jako moduły o mocy zwykle 3-25 kW, czyli raczej jako rozwiązania rozproszone niż wielkie elektrownie. To dobrze pokazuje ich charakter: precyzyjne, lokalne i dość specjalistyczne.
Gdzie sprawdza się najlepiej
Najczęściej patrzę na ten napęd przez pryzmat konkretnego zastosowania, nie samej technologii. W energetyce zwykle wygrywa tam, gdzie jest już dostępne ciepło i trzeba je zamienić na coś użytecznego, najlepiej bez dużych strat po drodze.
| Zastosowanie | Dlaczego działa | Na co uważać |
|---|---|---|
| Koncentratory słoneczne | Skupiają promieniowanie i dostarczają wysoką temperaturę, czyli dokładnie to, czego potrzebuje układ | Wymagają dokładnego śledzenia słońca i precyzyjnej optyki |
| Odzysk ciepła odpadowego | Wykorzystuje energię, która i tak zostałaby utracona w procesie technologicznym | Opłaca się głównie przy stabilnym, długotrwałym źródle ciepła |
| Mikrokogeneracja | Może jednocześnie dostarczać prąd i użyteczne ciepło do obiektu | Układ jest bardziej złożony niż prosta instalacja elektryczna |
| Układy chłodnicze i pompy ciepła | Cykl da się odwrócić, więc ta sama idea może pracować w drugą stronę | To nisza techniczna, a nie masowe rozwiązanie domowe |
W polskich warunkach najlepiej wyglądają przypadki przemysłowe, demonstracyjne i badawcze. Na zwykłym dachu najczęściej wygrywa fotowoltaika, bo jest prostsza, tańsza w instalacji i mniej wymagająca serwisowo. Układ Stirlinga zaczyna być ciekawy dopiero tam, gdzie ciepło samo w sobie jest zasobem.
To prowadzi do kolejnej rzeczy, czyli do konstrukcji. Różne wersje tego samego pomysłu potrafią zachowywać się zaskakująco inaczej.
Jakie są najpopularniejsze konstrukcje i co zmienia ich układ
W praktyce nie ma jednej jedynej wersji. Są różne układy cylindrów, tłoków i wymienników, a każdy z nich przesuwa balans między sprawnością, prostotą i łatwością wykonania. Najważniejsze jest to, że wszystkie bazują na tej samej idei, ale nie wszystkie nadają się do tego samego zastosowania.
| Typ konstrukcji | Najkrócej | Co to oznacza w praktyce |
|---|---|---|
| Alpha | Dwa tłoki w osobnych cylindrach | Dobra gęstość mocy, ale większa złożoność cieplna i mechaniczna |
| Beta | Tłok mocy i wypieracz w jednym cylindrze | Klasyczne rozwiązanie pokazowe, dość zwarte, ale wymagające precyzji |
| Gamma | Osobne cylindry, prostszy układ mechaniczny | Łatwiejszy do zrozumienia i często używany w mniejszych konstrukcjach |
| Swobodnotłokowy | Bez klasycznego mechanizmu korbowego | Cichy, szczelny i dobrze pasuje do generatorów liniowych, ale jest trudny sterowaniem |
Różnica między tymi układami nie sprowadza się do nazwy. W realnym projekcie liczą się straty ciepła, szczelność, masa ruchomych części i to, jak dobrze da się odprowadzić energię z gorącej strony. Z tego samego powodu materiał roboczy też ma znaczenie: hel i wodór dają lepsze wyniki, ale podnoszą wymagania wobec uszczelnień i całej obudowy.
Jeśli ktoś pomija ten poziom szczegółu, zwykle przecenia możliwości prototypu. I właśnie wtedy pojawiają się największe rozczarowania.
Zalety są realne, ale ograniczenia też
Ja nie traktuję tej technologii jako cudownego zamiennika wszystkich innych urządzeń energetycznych. Jej przewagi są konkretne, ale równie konkretne są kompromisy, które trzeba zaakceptować już na etapie projektu.
- Duża elastyczność źródła ciepła - może pracować na energii słonecznej, biomasie, cieple odpadowym i innych zewnętrznych źródłach.
- Cicha i spokojna praca - brak klasycznego spalania wewnątrz cylindra ogranicza hałas i niektóre problemy eksploatacyjne.
- Potencjał kogeneracji - można wykorzystać jednocześnie energię elektryczną i cieplną.
- Wyższa złożoność - wymienniki, uszczelnienia i regenerator muszą być bardzo dobrze dopracowane.
- Wrażliwość na straty - opory przepływu, nieszczelności i niedoskonałe chłodzenie szybko obniżają efekt końcowy.
- Słabsza skalowalność dla domu - w małej instalacji często przegrywa kosztowo z prostszymi technologiami.
Najczęstszy błąd polega na porównywaniu go wyłącznie z fotowoltaiką w skali „ile prądu z metra kwadratowego”. To zbyt uproszczone. Tu trzeba patrzeć na całe źródło ciepła, sposób jego wykorzystania, odbiór energii z układu i realny koszt serwisu. Bez tego każda kalkulacja będzie zbyt optymistyczna.
Skoro mowa o porównaniach, warto zestawić tę technologię z rozwiązaniami, które czytelnik zna najlepiej. Wtedy dopiero widać, gdzie jej przewaga jest rzeczywista.
Jak wypada na tle fotowoltaiki, pompy ciepła i klasycznej kogeneracji
Jeśli patrzę na dom jednorodzinny, zwykle wygrywa fotowoltaika albo pompa ciepła. Jeśli patrzę na instalację, w której i tak istnieje strumień ciepła odpadowego, wtedy ten układ zaczyna mieć sens. To nie jest zamiennik wszystkiego, tylko narzędzie do konkretnego zadania.
| Rozwiązanie | Mocna strona | Słaba strona | Kiedy wygrywa |
|---|---|---|---|
| Fotowoltaika | Prosta, tania w eksploatacji, łatwo skalowalna | Nie wykorzystuje ciepła odpadowego i potrzebuje miejsca na moduły | Gdy chcesz po prostu produkować prąd z dachu |
| Pompa ciepła | Bardzo dobra do ogrzewania i chłodzenia budynków | Nie wytwarza prądu, tylko zużywa energię elektryczną | Gdy priorytetem jest komfort cieplny budynku |
| Kogeneracja na silniku spalinowym | Dojrzała, znana i dobrze skalowalna technologia | Spaliny, hałas i większa emisja lokalna | Gdy liczy się szybkie wdrożenie i pewna eksploatacja |
| Układ Stirlinga | Wykorzystuje zewnętrzne ciepło i może pracować na wielu jego źródłach | Wyższy koszt, większa precyzja wykonania, trudniejszy serwis | Gdy masz dobre źródło ciepła i chcesz odzyskać z niego więcej energii |
W demonstracjach dish/engine notowano sprawność solarno-elektryczną na poziomie około 31,4%, ale nie wolno z tego robić obietnicy dla każdej instalacji. To raczej dowód potencjału niż gwarancja rynkowego wyniku. W praktyce o wszystkim decydują koszty optyki, utrzymania temperatury i jakości całego układu pomocniczego.
Właśnie dlatego najważniejsze pytanie brzmi nie „czy to działa”, tylko „czy w moim przypadku działa lepiej niż prostsza alternatywa”. Na to warto odpowiedzieć wprost.
Kiedy wybrałbym go zamiast prostszej technologii
W 2026 nie widzę tego rozwiązania jako masowego konkurenta paneli PV. Widzę je raczej jako technologię do zadań specjalnych, w których ciepło jest już dostępne i trzeba je zamienić na użyteczną energię bez dużych strat. Tylko wtedy bilans zaczyna wyglądać sensownie.
- Masz stabilne źródło ciepła o wyższej temperaturze i chcesz odzyskać z niego energię.
- Projekt wymaga jednoczesnej produkcji prądu i ciepła użytkowego.
- Liczy się cicha praca i ograniczenie lokalnych emisji.
- Akceptujesz wyższy koszt konstrukcji oraz bardziej wymagający serwis.
- Rozważasz instalację przemysłową, badawczą albo demonstracyjną, a nie prosty system domowy.
Dla typowego odbiorcy w Polsce rozsądny punkt startu jest zwykle inny: fotowoltaika, magazyn energii, dobra automatyka zużycia i ewentualnie pompa ciepła. Ten kierunek jest prostszy, tańszy i łatwiejszy do uzasadnienia ekonomicznie. Układ Stirlinga zostawiłbym tam, gdzie naprawdę ma co odzyskiwać z ciepła, a nie tam, gdzie tylko ładnie wygląda na schemacie.
Jeśli chcesz patrzeć na tę technologię praktycznie, nie zaczynaj od samej nazwy. Zaczynaj od źródła ciepła, wymaganej mocy, kosztu całej instalacji i tego, czy energia, którą chcesz odzyskać, rzeczywiście jest dziś tracona. Dopiero wtedy widać, czy to ciekawa inżynieria, czy tylko efektowny eksperyment.
