Rezystancja to opór, jaki element stawia przepływowi prądu. To pojęcie porządkuje większość prostych obliczeń w elektrotechnice i pomaga zrozumieć, dlaczego jedne przewody oraz elementy pracują chłodno, a inne mocno się nagrzewają. Poniżej rozkładam temat na praktyczne części: definicję, wzory, pomiar i realne zastosowania w domowych instalacjach oraz fotowoltaice.
Najważniejsze fakty, które porządkują temat
- Opór elektryczny mówi, jak mocno element ogranicza przepływ prądu i ile energii zamienia w ciepło.
- Jednostką jest om zapisany symbolem Ω; do obliczeń najczęściej używa się wzoru R = U / I.
- Najmocniej wpływają na niego: materiał, długość, przekrój, temperatura i jakość połączeń.
- W połączeniu szeregowym opory się sumują, a w równoległym opór zastępczy maleje.
- Przy pomiarze multimetrem trzeba odłączyć zasilanie i uważać na elementy połączone równolegle, bo wynik może wyjść zaniżony.
Czym jest opór elektryczny i dlaczego ma znaczenie
W praktyce patrzę na opór jak na miarę „trudności”, z jaką prąd przechodzi przez przewodnik albo element układu. Im większy opór przy tym samym napięciu, tym mniejszy prąd popłynie. To właśnie dlatego jeden przewód przewodzi swobodnie, a inny ogranicza przepływ, grzeje się albo działa jako celowy element regulacyjny.
W obliczeniach najczęściej korzystam z trzech wielkości: napięcia, natężenia i oporu. Poniższa tabela porządkuje je bez zbędnej teorii.
| Wielkość | Symbol | Jednostka | Co oznacza w praktyce |
|---|---|---|---|
| Opór elektryczny | R | Ω | Jak silnie element ogranicza przepływ prądu |
| Napięcie | U | V | Siła, która „pcha” ładunki przez obwód |
| Natężenie | I | A | Ile prądu faktycznie płynie przez układ |
Najprościej mówiąc: metalowy przewód ma mały opór, izolator bardzo duży, a rezystor jest zbudowany właśnie po to, żeby ten opór był kontrolowany i przewidywalny. Żeby dobrze ocenić opór, trzeba jeszcze wiedzieć, od czego ten parametr naprawdę zależy.
Od czego zależy opór przewodnika
Opór nie bierze się znikąd. Ja zwykle zaczynam od czterech rzeczy: materiału, długości, przekroju i temperatury. Dopiero potem patrzę na stan połączeń, bo luźny zacisk albo zaśniedziały styk potrafi zepsuć cały wynik, nawet jeśli sam przewód jest poprawnie dobrany.
| Czynnik | Wpływ na opór | Co warto zapamiętać |
|---|---|---|
| Materiał | Różne materiały przewodzą inaczej | Miedź przewodzi znacznie lepiej niż stopy oporowe |
| Długość | Dłuższy odcinek ma większy opór | Podwojenie długości zwykle podwaja opór |
| Przekrój | Grubszy przewód ma mniejszy opór | Większy przekrój ułatwia przepływ prądu |
| Temperatura | W metalach opór rośnie wraz z temperaturą | Nagrzanie przewodu lub styku zwiększa straty |
| Połączenia | Lokalnie mogą znacząco podnosić opór | Luźny zacisk bywa groźniejszy niż sam przewód |
Wzór, który spina te zależności, wygląda tak: R = ρ * l / S. Litera ρ oznacza rezystywność materiału, l długość przewodnika, a S jego przekrój. Z tego od razu widać praktyczny wniosek: dłuższy przewód zwiększa opór, a większy przekrój go zmniejsza. W metalach wzrost temperatury zwykle działa na niekorzyść, natomiast w półprzewodnikach bywa bardziej złożony, więc nie warto wrzucać wszystkich materiałów do jednego worka.
Kiedy znam już źródła zmian, najłatwiej przejść do obliczeń opartych na prawie Ohma.
Jak liczę opór z prawa Ohma
Podstawowy wzór jest prosty: R = U / I. Jeśli na elemencie mam 12 V i płynie przez niego 3 A, to opór wynosi 4 Ω. Przy 24 V i 2 A wyjdzie 12 Ω. To są obliczenia dla obwodu, który zachowuje się liniowo, czyli takiego, w którym zależność między napięciem a prądem jest w przybliżeniu stała.
W praktyce warto od razu myśleć też o mocy: P = U * I = I2 * R = U2 / R. To nie jest tylko szkolny zapis. Jeśli przez opornik płynie większy prąd, rośnie ilość energii zamienianej w ciepło. Dla przykładu: przy 2 A i 10 Ω moc strat wynosi 40 W. Taki element musi być na to przygotowany, inaczej zacznie się przegrzewać.
Ja zwracam uwagę na jeszcze jedną rzecz: przy stałym napięciu większy opór zmniejsza prąd, ale przy stałym prądzie większy opór zwiększa wydzielanie ciepła. To drobna różnica w zapisie, a w projekcie potrafi zmienić wszystko. Następny krok to połączenie elementów, bo tam szybko wychodzi, czy liczymy poprawnie.
Jak łączyć opory w szeregu i równolegle
W obwodach nie analizuję zwykle jednego elementu w izolacji. Częściej interesuje mnie opór zastępczy, czyli taki opór całego układu, jaki „widzi” źródło zasilania. Tu obowiązują dwie podstawowe reguły.
| Rodzaj połączenia | Wzór | Co dzieje się z prądem | Typowe zastosowanie |
|---|---|---|---|
| Szeregowe | Rz = R1 + R2 + ... | Ten sam prąd płynie przez każdy element | Dzielniki napięcia, proste ograniczanie prądu |
| Równoległe | 1 / Rz = 1 / R1 + 1 / R2 + ... | Prąd dzieli się między gałęzie | Rozkład obciążenia, zmniejszanie oporu zastępczego |
Najprostszy przykład jest bardzo wymowny: dwa oporniki 100 Ω połączone szeregowo dadzą 200 Ω, a dwa takie same połączone równolegle dadzą 50 Ω. Ta zasada przydaje się nie tylko w elektronice hobbystycznej, ale też w większych układach, gdzie liczy się każdy spadek napięcia i każdy dodatkowy wat strat. Przy samym pomiarze widać jednak, że teoria i praktyka nie zawsze dają ten sam odczyt.

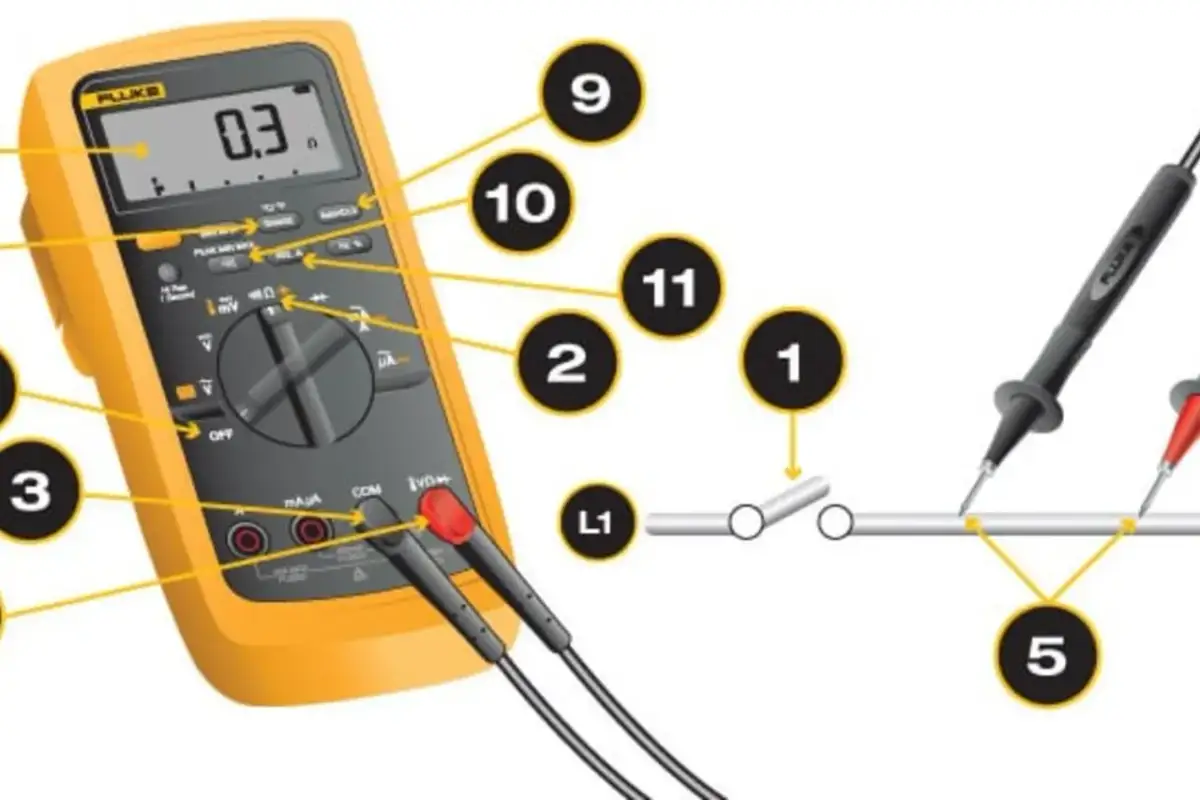

Jak mierzyć opór w praktyce i kiedy wynik bywa mylący
Do pomiaru używam multimetru ustawionego na zakres omów. Najważniejsza zasada jest prosta: mierzony obwód musi być odłączony od zasilania. Jeśli w układzie są kondensatory, trzeba je najpierw rozładować. W przeciwnym razie wynik może być nie tylko błędny, ale też niebezpieczny dla samego miernika.
- Wyłączam zasilanie i sprawdzam, czy obwód faktycznie nie jest pod napięciem.
- Jeśli mierzę pojedynczy element, odłączam przynajmniej jedną jego końcówkę od reszty układu.
- Ustawiam miernik na pomiar oporu i wybieram możliwie niski, ale sensowny zakres.
- Przykładam sondy do końcówek i czekam, aż odczyt się ustabilizuje.
- Zapisuję wynik wraz z warunkami pomiaru, jeśli zależy mi na precyzji.
Najczęstsze pułapki są bardzo przyziemne. Po pierwsze, mierzony element może mieć równoległe ścieżki w układzie i wtedy wynik wyjdzie zaniżony. Po drugie, przy bardzo małych wartościach sam opór przewodów pomiarowych i styków zaczyna mieć znaczenie. Po trzecie, elementy półprzewodnikowe, termistory czy warystory zmieniają zachowanie zależnie od temperatury i napięcia, więc odczyt z multimetru nie zawsze opisuje ich pracę w realnym obwodzie.
Przy bardzo niskich oporach korzysta się czasem z pomiaru czteroprzewodowego, czyli takiego, w którym osobne przewody służą do podania prądu i osobne do odczytu napięcia. To już technika bardziej laboratoryjna, ale pokazuje ważną rzecz: im mniejszy opór chcę zmierzyć, tym bardziej muszę uważać na zakłócenia od samego układu pomiarowego. To prowadzi prosto do tego, co opór znaczy w kablach, złączach i instalacjach PV.
Co opór oznacza w domu, elektronice i fotowoltaice
W kablach i złączach zależy mi na możliwie małym oporze. Każda niepotrzebna strata zamienia się w ciepło i spadek napięcia. Jeśli przez styk płynie 16 A, a lokalny opór wynosi 0,05 Ω, to moc strat sięga około 12,8 W. To nie jest detal, tylko realne źródło nagrzewania, które z czasem potrafi uszkodzić połączenie.
W praktyce pilnuję trzech rzeczy: odpowiedniego przekroju przewodu, jakości zacisków i długości trasy kabla. W instalacjach fotowoltaicznych to szczególnie ważne, bo prąd po stronie DC potrafi być wysoki, a każdy dodatkowy spadek napięcia obniża sprawność całego układu. Właśnie dlatego nie oceniam przewodu tylko po cenie albo po samym opisie producenta, ale po tym, jak pracuje w konkretnej trasie i przy konkretnym obciążeniu.
- Kable i złącza powinny mieć jak najmniejszy opór, bo tu celem jest ograniczenie strat.
- Rezystory wykorzystują opór świadomie, żeby ustawić prąd, podzielić napięcie albo ochronić elementy wrażliwe.
- Grzałki zamieniają energię elektryczną w ciepło właśnie dzięki odpowiednio dobranym parametrom oporowym.
- Termistory wykorzystują zmianę oporu wraz z temperaturą, więc są wygodne jako czujniki.
To rozróżnienie jest ważne, bo „duży opór” nie zawsze jest wadą, a „mały opór” nie zawsze oznacza sukces. W kablu i na zacisku chcę opór minimalny, w układzie regulacyjnym często dokładnie odwrotnie. Na koniec zostaje prosta checklista, którą sam stosuję, gdy coś działa gorzej niż powinno.
Co sprawdzam, gdy obwód grzeje się lub działa niestabilnie
Jeśli układ nagle traci sprawność, najpierw szukam przyczyny w miejscach, które łatwo przeoczyć. Nie zaczynam od najbardziej spektakularnych podejrzeń, tylko od podstaw.
- Sprawdzam, czy wszystkie zaciski są dokręcone i nie ma śladu luzu.
- Oglądam przewody pod kątem zbyt małego przekroju i miejscowego przegrzania.
- Patrzę na styki, które mogły się utlenić, zabrudzić albo skorodować.
- Porównuję wynik pomiaru z warunkami pracy, bo temperatura potrafi zmienić zachowanie elementu.
- Upewniam się, że w obwodzie nie ma niezamierzonych połączeń równoległych, które zaniżają opór zastępczy.
W elektrotechnice najwięcej problemów robią zwykle nie same wzory, tylko drobiazgi wykonawcze: słaby styk, zły dobór przewodu, pomiar „na włączonym” układzie albo mylenie oporu z zachowaniem całego obwodu. Kiedy trzymam się tych zasad, łatwiej mi ocenić, czy układ rzeczywiście pracuje poprawnie, czy tylko pozornie działa, a w środku już się przegrzewa.
