W układach prądu przemiennego impedancja opisuje, jak bardzo obwód utrudnia przepływ prądu, ale robi to pełniej niż zwykła rezystancja. To ważne nie tylko przy projektowaniu elektroniki, lecz także w instalacjach domowych, falownikach fotowoltaicznych i układach z cewkami lub kondensatorami. Poniżej pokazuję różnicę między oporem a częścią bierną, sposób liczenia tej wielkości, praktyczne skutki jej zbyt wysokiej lub zbyt niskiej wartości oraz sensowne metody pomiaru.
Najkrótsza odpowiedź o zachowaniu obwodu AC
- To nie jest to samo co rezystancja, bo dochodzi jeszcze część bierna związana z cewkami i kondensatorami.
- Wartość zależy od częstotliwości, więc ten sam układ zachowuje się inaczej przy 50 Hz i przy wyższych częstotliwościach.
- Dla samego rezystora obowiązuje proste Z = R, ale w układach z L i C trzeba uwzględnić składniki częstotliwościowe.
- W instalacjach PV ma to znaczenie przy falowniku, filtrach EMI, długości przewodów i spadkach napięcia.
- Do pomiaru najlepiej nadaje się miernik LCR albo analizator, a zwykły multimetr daje tylko część obrazu.
Czym jest opór widziany przez prąd przemienny
Najprościej ujmując, chodzi o to, jak obwód „stawia się” zmianom prądu i napięcia w czasie. W obwodzie DC interesuje nas głównie rezystancja, czyli energia tracona zwykle w postaci ciepła. W AC dochodzi jeszcze reaktancja, czyli składowa wynikająca z cewek i kondensatorów, która nie tylko ogranicza przepływ, ale też przesuwa fazę prądu względem napięcia.
W praktyce patrzę na to tak: rezystancja mówi, ile energii układ realnie traci, a reaktancja pokazuje, jak bardzo obwód reaguje na zmianę częstotliwości. Dlatego przewód, filtr albo zasilacz może zachowywać się sensownie przy jednym sygnale i zupełnie inaczej przy innym. Jednostką nadal są omy, ale samo zachowanie układu jest bardziej złożone niż w przypadku prostego opornika.
Warto też pamiętać o przesunięciu fazowym. Gdy obciążenie jest czysto rezystancyjne, napięcie i prąd są zgodne w fazie. Przy cewce prąd się opóźnia, a przy kondensatorze wyprzedza. To właśnie ten efekt sprawia, że analiza obwodów AC wymaga czegoś więcej niż tylko zwykłego prawa Ohma. Naturalnym kolejnym krokiem jest więc policzenie, z czego ta wartość się składa.
Jak liczy się wartość w obwodach z rezystorem, cewką i kondensatorem
Jeśli w układzie występuje wyłącznie rezystor, sprawa jest prosta: całkowity opór dla prądu przemiennego jest taki sam jak rezystancja. Gdy pojawia się cewka albo kondensator, trzeba uwzględnić częstotliwość, bo właśnie ona decyduje o tym, jak mocno te elementy wpływają na przepływ prądu.

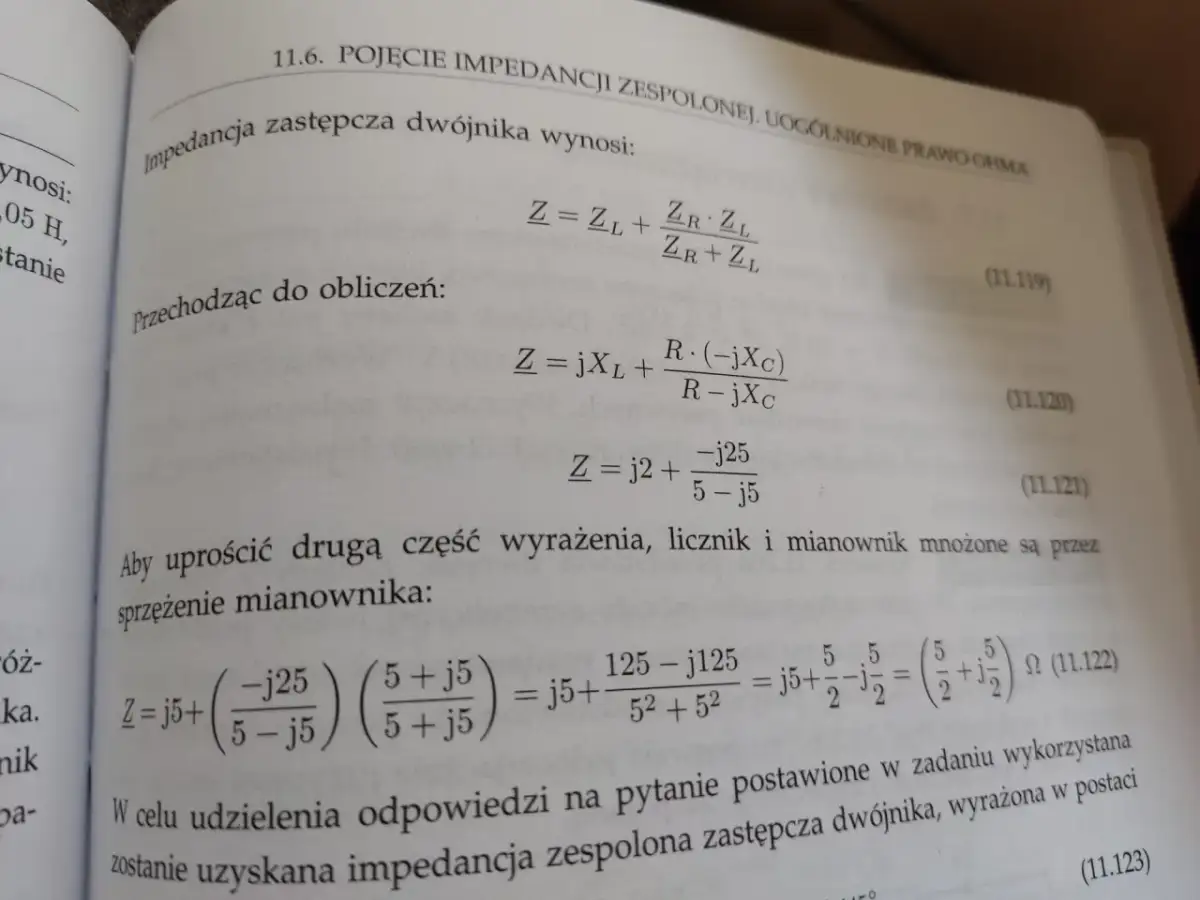

W zapisie zespolonym używa się wzoru Z = R + jX, gdzie R to rezystancja, X to reaktancja, a j oznacza jednostkę urojoną. W praktyce liczy się zwykle moduł, czyli wartość skuteczną tej wielkości: dla prostego układu RLC można go zapisać jako |Z| = √(R² + (XL - XC)²).
| Element | Wzór bazowy | Jak zmienia się wraz z częstotliwością | Co to oznacza w praktyce |
|---|---|---|---|
| Rezystor | Z = R | Nie zależy od częstotliwości w idealnym modelu | Najprostsze, przewidywalne zachowanie |
| Cewka | XL = 2πfL | Im wyższa częstotliwość, tym większy opór dla AC | Silniej ogranicza szybkie zmiany prądu |
| Kondensator | XC = 1 / (2πfC) | Im wyższa częstotliwość, tym mniejszy opór | Łatwiej przepuszcza składowe szybkie |
| Układ RLC | |Z| = √(R² + (XL - XC)²) | Zależy od całego zestawu elementów i częstotliwości | Może wzmacniać, tłumić lub przesuwać fazę sygnału |
Przykład jest tu bardziej pomocny niż sucha teoria. Jeśli układ ma 8 Ω rezystancji i 6 Ω reaktancji, to wartość całkowita wynosi około 10 Ω. To pokazuje, że składniki nie sumują się po prostu „na oko”, tylko wektorowo. Właśnie dlatego przy projektowaniu filtrów, przetwornic i obciążeń indukcyjnych nie wolno zakładać, że dwa elementy o pozornie małych wartościach zawsze dadzą mały problem.
Wniosek jest prosty: przy wzroście częstotliwości cewka zachowuje się coraz bardziej jak blokada, a kondensator coraz mniej przeszkadza przepływowi. To jedno zdanie wyjaśnia bardzo wiele problemów z filtrami, zasilaczami i układami współpracującymi z siecią. Dalej najważniejsze jest już nie samo liczenie, lecz to, gdzie taka wiedza naprawdę zmienia wynik projektu.
Dlaczego ta wielkość ma znaczenie w fotowoltaice i instalacjach domowych
W instalacjach PV i w klasycznej elektryce domowej patrzę na to przede wszystkim po stronie AC, czyli tam, gdzie falownik oddaje energię do sieci lub do rozdzielnicy. Jeśli tor ma zbyt duży opór dla prądu przemiennego, pojawiają się straty, większe grzanie przewodów i trudniejsze warunki pracy dla urządzeń sterujących. W skrajnych przypadkach falownik może ograniczać moc albo wyłączać się przy niekorzystnych warunkach sieciowych.
Znaczenie ma też długość przewodów. Długi odcinek między falownikiem a punktem przyłączenia zwiększa spadki napięcia, a to bezpośrednio odbija się na sprawności całego systemu. W praktyce nie chodzi wyłącznie o „czy zadziała”, ale o to, czy układ będzie pracował stabilnie, bez niepotrzebnych strat i bez nadmiernego obciążania zabezpieczeń.
Druga ważna rzecz to zakłócenia. Filtry EMI, dławiki i kondensatory w przetwornicach są dobierane właśnie po to, by odpowiednio kształtować zachowanie układu dla różnych częstotliwości. Jeśli ten dobór jest przypadkowy, pojawia się więcej szumu, gorsza kompatybilność elektromagnetyczna i czasem problemy z komunikacją sterowników. Przy nowoczesnych instalacjach energetycznych to nie jest detal, tylko część jakości całego rozwiązania.
Najkrócej: w fotowoltaice i automatyce domowej dobrze policzona wartość pomaga uniknąć wyłączania urządzeń, przegrzewania przewodów i niepotrzebnych strat energii. To naturalnie prowadzi do pytania, jak taki parametr mierzyć w praktyce, zamiast zgadywać na podstawie samej tabliczki znamionowej.
Jak mierzyć impedancję bez mylenia jej z rezystancją
Tu najłatwiej o błąd: zwykły multimetr w trybie omomierza pokazuje przede wszystkim zachowanie przy prądzie stałym, więc nie daje pełnego obrazu dla AC. Może być przydatny do szybkiego sprawdzenia ciągłości przewodu albo wstępnej oceny elementu, ale nie odpowiada na pytanie, jak układ zachowa się przy konkretnej częstotliwości. Jeśli zależy ci na rzeczywistym obrazie, trzeba sięgnąć po właściwy przyrząd.
| Przyrząd | Co pokazuje | Kiedy wystarcza | Ograniczenie |
|---|---|---|---|
| Multimetr | Rezystancję DC | Do szybkiej kontroli połączeń | Nie opisuje pełnego zachowania w AC |
| Miernik LCR | R, L, C i często fazę przy zadanej częstotliwości | Do większości pomiarów komponentów | Wynik zależy od ustawionej częstotliwości testowej |
| Analizator impedancji | Charakterystykę w szerokim zakresie częstotliwości | Do zaawansowanej diagnostyki i projektowania | Jest droższy i bardziej specjalistyczny |
| Oscyloskop z rezystorem wzorcowym | Przebiegi napięcia, prądu i przesunięcie fazowe | Do pomiarów w działającym układzie | Wymaga poprawnej konfiguracji i obliczeń |
Jeśli mierzę układ poważniej, zaczynam od odpowiedzi na jedno pytanie: przy jakiej częstotliwości ma być oceniany? Ten sam element może mieć inną wartość przy 50 Hz, a inną przy 1 kHz. Potem sprawdzam stan połączeń, długość przewodów i temperaturę, bo te trzy rzeczy potrafią zafałszować wynik bardziej, niż wielu początkujących się spodziewa.
W praktyce dobrze działa prosty porządek pracy: najpierw odłączenie zasilania, potem kompensacja przewodów testowych, a dopiero na końcu odczyt. Krótkie przewody pomiarowe mają znaczenie zwłaszcza przy niskich wartościach, bo ich własne parametry zaczynają wchodzić do wyniku. W układach energetycznych i przy falownikach trzeba też uważać na pomiar w trakcie pracy, bo wtedy łatwo pomylić cechy samego obciążenia z zachowaniem źródła zasilania.
Najlepszy przyrząd nic nie da, jeśli wynik zostanie źle zinterpretowany. Dlatego ostatni krok to już nie samo mierzenie, ale rozsądny dobór komponentów pod konkretny obwód.
Co sprawdzić przed doborem urządzeń do obwodu AC
Jeśli układ ma pracować niezawodnie, patrzę nie tylko na moc znamionową, ale też na częstotliwość, charakter obciążenia i długość toru przewodzenia. To trzy rzeczy, które w praktyce najczęściej decydują o tym, czy projekt będzie stabilny, czy będzie sprawiał kłopoty po uruchomieniu. W instalacji fotowoltaicznej dochodzi do tego jeszcze współpraca z falownikiem i siecią zewnętrzną.
- Sprawdź, czy obciążenie jest głównie rezystancyjne, indukcyjne czy pojemnościowe.
- Oceń, przy jakiej częstotliwości układ ma pracować i czy ta częstotliwość jest stała.
- Weź pod uwagę długość przewodów, bo każdy dodatkowy metr zmienia spadki napięcia i straty.
- Zweryfikuj, czy falownik, zasilacz albo filtr ma zalecany zakres pracy dla danego obciążenia.
- Nie ignoruj temperatury, bo nagrzane przewody i elementy bierne zachowują się inaczej niż w katalogu.
Jeśli mam sprowadzić temat do jednego praktycznego wniosku, to brzmi on tak: dobrze dobrane urządzenia nie tylko mają odpowiednią moc, ale też poprawnie „widzą” obciążenie przy konkretnej częstotliwości. To właśnie od tego zależy, czy instalacja będzie pracowała cicho, stabilnie i bez strat, czy zacznie gubić energię na poziomie, którego nie widać w pierwszym dniu po montażu.
W elektryce najwięcej problemów nie wynika z samego braku mocy, lecz z niedoszacowania zachowania obwodu przy prądzie przemiennym. Jeśli rozumiesz, jak działa opór zależny od częstotliwości, łatwiej ocenisz sens doboru przewodów, filtrów, falownika i obciążeń. Dla czytelnika FreeEnergy.pl to szczególnie użyteczne, bo w instalacjach PV i w nowoczesnych układach domowych stabilność często zależy właśnie od takich detali, a nie od samej liczby na tabliczce znamionowej.
