Rezystor to jeden z tych elementów, bez których trudno zbudować stabilny układ zasilania, prosty sterownik czy nawet niewielki projekt LED. W tym artykule pokazuję, jak działa, jakie ma odmiany, jak dobrać parametry do konkretnego zastosowania oraz na co uważać, gdy w grę wchodzą wyższe prądy, temperatura i bezpieczeństwo.
Najważniejsze rzeczy do zapamiętania od razu
- Opornik ogranicza prąd, dzieli napięcie i rozprasza część energii w postaci ciepła.
- Przy wyborze liczą się nie tylko omy, ale też moc, tolerancja i zachowanie w temperaturze.
- Do precyzyjnych pomiarów lepiej sprawdzają się wersje cienkowarstwowe, a do większych obciążeń drutowe i boczniki.
- W układach zasilania, automatyce i fotowoltaice ten sam element może pełnić rolę ogranicznika prądu, dzielnika napięcia albo czujnika pomiarowego.
- Najczęstszy błąd to wybór tylko po wartości znamionowej, bez zapasu na moc i impulsy.
Jak działa element oporowy w obwodzie
Najprościej mówiąc, opornik wprowadza do obwodu kontrolowaną rezystancję, czyli stawia prądowi dokładnie taki opór, jaki zaprojektowałem. Dzięki temu mogę obniżyć prąd w gałęzi, ustawić spadek napięcia albo wydzielić część energii jako ciepło. To brzmi banalnie, ale właśnie ta prostota sprawia, że ten element jest tak ważny w praktyce.
W obliczeniach wracam zawsze do prawa Ohma: U = I × R. Gdy znam napięcie i oczekiwany prąd, łatwo wyliczam potrzebną wartość. Równie ważna jest moc strat, bo to ona mówi, ile energii element bezpiecznie zamieni w ciepło: P = I² × R lub P = U² / R. W notach katalogowych producentów, takich jak Vishay, moc znamionowa jest zawsze powiązana z temperaturą pracy, bo sam nadruk na obudowie nie mówi jeszcze wszystkiego.

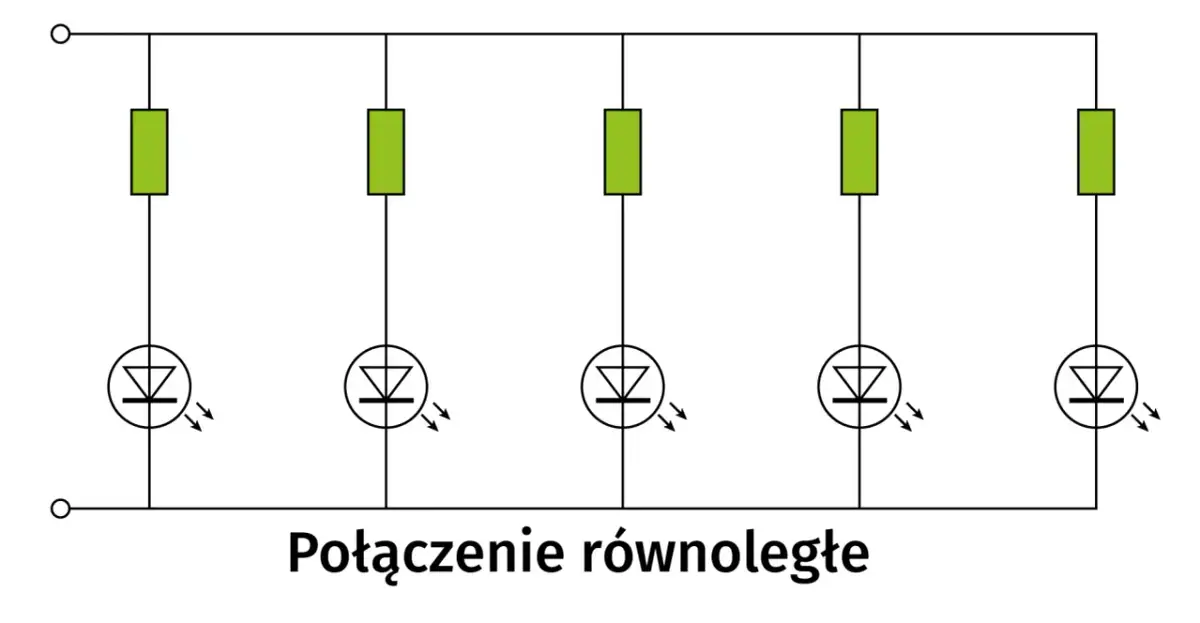

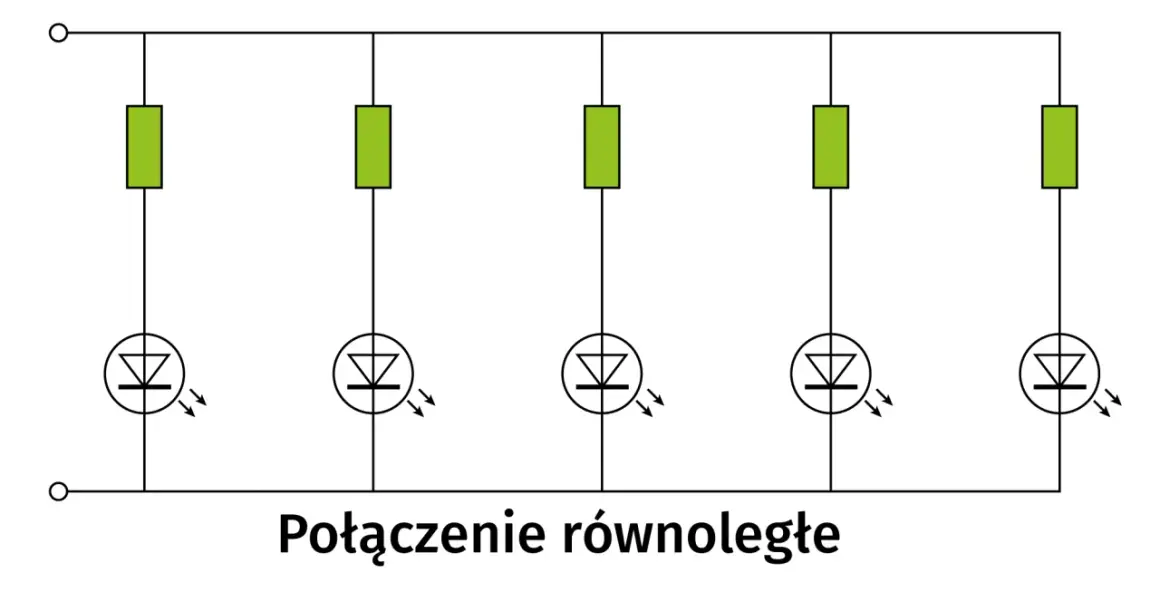

Praktyczny przykład: jeśli zasilam diodę LED z 12 V i chcę uzyskać 20 mA, sama wartość wychodzi około 600 Ω. Ale przy takim obciążeniu strata mocy wynosi już około 0,24 W, więc w realnym projekcie nie biorę przypadkowego elementu 0,25 W, tylko zostawiam zapas, na przykład do 0,5 W. Ten margines robi różnicę między układem działającym godzinami a takim, który po nagrzaniu zaczyna dryfować albo się przegrzewa. Kiedy rozumiem tę zasadę, sensowniejszy staje się wybór technologii, a tu różnice są już bardzo praktyczne.
Jakie rodzaje warto znać przed wyborem
Nie każdy opornik zachowuje się tak samo. Jeden nadaje się do precyzyjnego pomiaru, inny do większej mocy, a jeszcze inny do taniej i masowej elektroniki. Ja zwykle patrzę na technologię wykonania dopiero po ustaleniu funkcji w układzie, bo od tego zależy, czy priorytetem jest dokładność, moc, szum, czy odporność na impulsy.
| Rodzaj | Co daje | Ograniczenie | Gdzie zwykle wybieram |
|---|---|---|---|
| Grubowarstwowy | Tani, dostępny, wystarczający w większości prostych układów | Większy dryft temperaturowy i zwykle gorsza precyzja | LED, podstawowa elektronika, sterowanie sygnałami |
| Cienkowarstwowy | Lepsza stabilność, niższy szum, większa dokładność | Zwykle wyższa cena niż w wersjach podstawowych | Pomiary, układy analogowe, referencje napięciowe |
| Drutowy | Duża moc i dobra odporność na obciążenie cieplne | Większy rozmiar i wyraźniejsza indukcyjność | Obciążenia, hamowanie, testy mocy, układy impulsowe |
| Bocznik pomiarowy | Bardzo mała rezystancja i wygodny pomiar dużych prądów | Wymaga starannego prowadzenia ścieżek i chłodzenia | BMS, ładowarki, kontrolery silników, monitoring energii |
W praktyce spotykam tolerancje od wartości precyzyjnych rzędu 0,1% do kilku procent w elementach uniwersalnych, a moc znamionowa może zaczynać się od ułamków wata i dochodzić do setek watów w wersjach specjalistycznych. Jeśli potrzebuję regulacji podczas testów, sięgam po potencjometr albo trymer, ale do gotowego urządzenia i tak wolę stałą wartość, bo jest stabilniejsza i mniej podatna na przypadkowe przestawienie. Następny krok to odczytanie oznaczeń, bo bez tego nawet dobry wybór na papierze łatwo rozjeżdża się z rzeczywistą częścią.
Jak odczytać wartość z obudowy i dokumentacji
Przy elementach przewlekanych nadal najczęściej spotykam kod paskowy. W uproszczeniu pierwsze pasy oznaczają cyfry, kolejny mnożnik, a ostatni tolerancję. W wersji czteropaskowej czytam zwykle dwie cyfry, mnożnik i tolerancję, a w pięciopaskowej dokładność jest większa, bo dochodzi trzecia cyfra znacząca. To nie jest wiedza teoretyczna do odhaczenia, tylko realna oszczędność czasu przy serwisie i montażu.
W obudowach SMD częściej pojawia się zapis liczbowy. Popularny jest kod trzycyfrowy, gdzie dwie pierwsze cyfry oznaczają wartość bazową, a trzecia mnożnik. Zapis 472 oznacza więc 47 × 10², czyli 4,7 kΩ. Z kolei 4R7 czytam jako 4,7 Ω, bo litera R zastępuje przecinek. To są drobiazgi, ale w praktyce właśnie na takich drobiazgach najłatwiej się pomylić.
Ja zawsze sprawdzam jeszcze jedną rzecz: czy wartość znamionowa pasuje do warunków pracy, nie tylko do schematu. Jeśli element siedzi blisko radiatora, przetwornicy albo tranzystora mocy, sama jego liczba na nadruku może być myląca, bo temperatura otoczenia potrafi ograniczyć dopuszczalną moc znacznie wcześniej, niż sugeruje katalog. Kiedy oznaczenia są już jasne, najciekawsze staje się pytanie, gdzie taki element pracuje w realnym układzie, zwłaszcza w energetyce i automatyce.
Gdzie spotykam go w układach zasilania i instalacjach PV
W elektronice użytkowej opornik rzadko działa samotnie. Najczęściej jest częścią większej funkcji: ogranicza prąd, ustawia punkt pracy, skaluje napięcie albo pomaga układowi pomiarowemu zobaczyć to, co dzieje się po stronie wyższych napięć. W instalacjach fotowoltaicznych (PV) i układach magazynowania energii widzę go szczególnie często w torach monitoringu, sterowaniu ładowaniem oraz w obwodach zabezpieczających.
| Zastosowanie | Po co jest potrzebny | Co się psuje przy złym doborze |
|---|---|---|
| Ograniczenie prądu LED | Chroni diodę i ustala jasność | Przegrzanie, spadek trwałości, niestabilna praca |
| Dzielnik napięcia | Obniża napięcie do poziomu akceptowanego przez ADC lub kontroler | Błędny odczyt, zbyt późne odcięcie ładowania, zła diagnostyka |
| Bocznik pomiarowy | Umożliwia pomiar dużego prądu przez mały spadek napięcia | Przekłamany pomiar i zła decyzja układu zabezpieczeń |
| Rozładowanie kondensatorów | Pomaga bezpiecznie obniżyć napięcie po wyłączeniu urządzenia | Niebezpieczne napięcie pozostaje w obwodzie zbyt długo |
| Ustalanie stanów logicznych | Zapewnia pewny stan wejścia typu pull-up lub pull-down | Wejście „pływa”, pojawiają się losowe błędy |
W praktyce najważniejsze jest to, że w takich układach opornik nie jest ozdobą schematu, tylko elementem wpływającym na bezpieczeństwo, pomiar i stabilność sterowania. W kontrolerach ładowania czy falownikach nawet niewielki błąd wartości może zmienić próg działania całego toru. To właśnie dlatego doboru nie kończę na omach i watach, tylko od razu sprawdzam też błędy, temperaturę i zapas projektowy.
Najczęstsze błędy, które widzę przy doborze
- Patrzenie wyłącznie na wartość w omach. Sama rezystancja nie mówi, czy element wytrzyma moc, temperaturę i impulsy.
- Brak zapasu mocy. Jeśli obciążenie jest blisko granicy, układ pracuje goręcej, a parametry dryfują szybciej, niż większość osób zakłada. W praktyce wolę zostawić przynajmniej wyraźny margines niż projektować „na styk”.
- Ignorowanie temperatury otoczenia. Na stole wszystko wygląda dobrze, ale w zamkniętej obudowie albo przy radiatorze sytuacja szybko się zmienia.
- Pominięcie tolerancji. W prostym ograniczniku prądu różnica między 1% a 5% bywa mało istotna, ale w dzielniku napięcia czy torze pomiarowym ma już konkretne znaczenie.
- Zlekceważenie TCR. TCR, czyli współczynnik temperaturowy rezystancji, pokazuje, jak mocno wartość zmienia się wraz z temperaturą. W układach pomiarowych to jeden z parametrów, których nie ignoruję.
- Nieuwzględnienie obciążeń impulsowych. W przetwornicach, obwodach startowych i torach rozładowania ważna jest nie tylko moc średnia, ale też energia pojedynczego impulsu.
- Zły montaż mechaniczny. Zbyt ciasne upakowanie przy gorących elementach albo słaba wentylacja potrafią skrócić żywotność całego układu bardziej, niż sugerowałby sam projekt elektryczny.
Najprostsza reguła, której się trzymam, brzmi tak: jeśli opornik ma pracować w pobliżu granicy, to znaczy, że projekt jeszcze nie jest gotowy. Lepiej wybrać większą moc, stabilniejszą technologię albo inny układ połączeń niż później ratować się improwizacją. Kiedy ten porządek jest już ustawiony, pozostaje mi krótka lista kontroli przed lutowaniem i uruchomieniem.
Co sprawdzam przed montażem w układzie
Przed wlutowaniem biorę do ręki nie tylko schemat, ale też kartę katalogową i pytam sam siebie o kilka rzeczy. Czy wartość jest poprawna. Czy tolerancja wystarczy do tego zadania. Czy moc ma zapas. Czy element nie pracuje zbyt blisko źródła ciepła. Czy jego obudowa pasuje do miejsca montażu. To prosty zestaw pytań, ale właśnie on najczęściej oddziela projekt pewny od projektu „na próbę”.
- Wartość znamionowa odpowiada funkcji w układzie, a nie tylko opisowi na schemacie.
- Moc ma bezpieczny zapas, szczególnie przy pracy ciągłej i podwyższonej temperaturze.
- Tolerancja pasuje do tego, czy element ma tylko ograniczać prąd, czy już wpływa na pomiar.
- Technologia wykonania jest zgodna z wymaganiami dotyczącymi szumu, mocy i stabilności.
- Położenie na płytce nie naraża go na niepotrzebne przegrzewanie od sąsiednich komponentów.
Dobrze dobrany rezystor nie przyciąga uwagi, ale właśnie o to chodzi: ma pracować przewidywalnie, bez nadmiernego grzania się i bez wprowadzania błędu do pomiaru. Jeśli mam zostawić jedną zasadę, to tę: najpierw dobieram funkcję, potem wartość, a dopiero na końcu cenę.
