Tranzystor - Jak działa, jakie są rodzaje i jak go poprawnie dobrać?

Tranzystor to jeden z tych elementów, bez których współczesna elektronika po prostu nie działa. W praktyce odpowiada za wzmacnianie sygnałów, szybkie przełączanie obciążeń i sterowanie pracą układów, od prostych czujników po falowniki w instalacjach fotowoltaicznych. W tym tekście wyjaśniam, jak działa, jakie są jego najważniejsze odmiany, gdzie spotyka się go w elektryce i na co zwracać uwagę przy doborze lub wymianie.

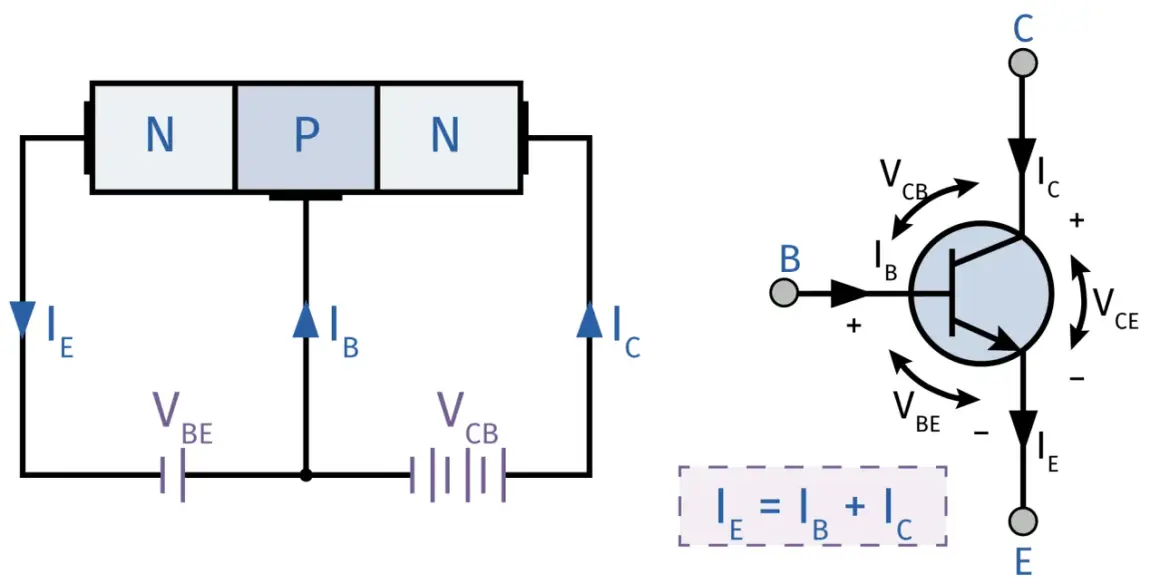

Jak działa w obwodzie i skąd bierze się jego użyteczność

Najprościej patrzę na ten element jak na sterowany zawór. Mały sygnał na wejściu decyduje o tym, czy między dwoma pozostałymi wyprowadzeniami popłynie większy prąd, i w jakiej skali. Dzięki temu można zbudować układ, który reaguje na słaby sygnał z czujnika, a jednocześnie obsługuje lampę, silnik, przekaźnik albo stopień mocy w zasilaczu.

Dwa podstawowe tryby pracy

W praktyce są dwa główne scenariusze. Pierwszy to praca liniowa, czyli wzmacnianie sygnału w taki sposób, aby na wyjściu otrzymać jego większą wersję. Drugi to praca jako przełącznik, gdzie element ma być możliwie jednoznacznie wyłączony albo włączony. W elektronice cyfrowej i energetyce właśnie ten drugi tryb jest szczególnie ważny, bo szybkość i straty decydują o sprawności całego układu.

Przeczytaj również: Czy elektryk to dobry zawód? Sprawdź stabilność i zarobki tej pracy

Co oznaczają wyprowadzenia

W zależności od konstrukcji spotkasz bazę, emiter i kolektor albo bramkę, źródło i dren. Nazwy są inne, ale logika pozostaje podobna: jedno wyprowadzenie steruje przewodzeniem między dwoma pozostałymi. W krzemowym układzie bipolarnym złącze baza-emiter zaczyna przewodzić zwykle przy około 0,6–0,7 V, co dobrze pokazuje, jak mały sygnał może uruchomić większy prąd. Gdy rozumie się ten podział, łatwiej czytać schemat i szybciej wyłapać, czy układ pracuje jako wzmacniacz, klucz czy element pośredni w większym stopniu mocy. To prowadzi prosto do pytania, jakie odmiany spotyka się najczęściej i czym naprawdę się różnią.

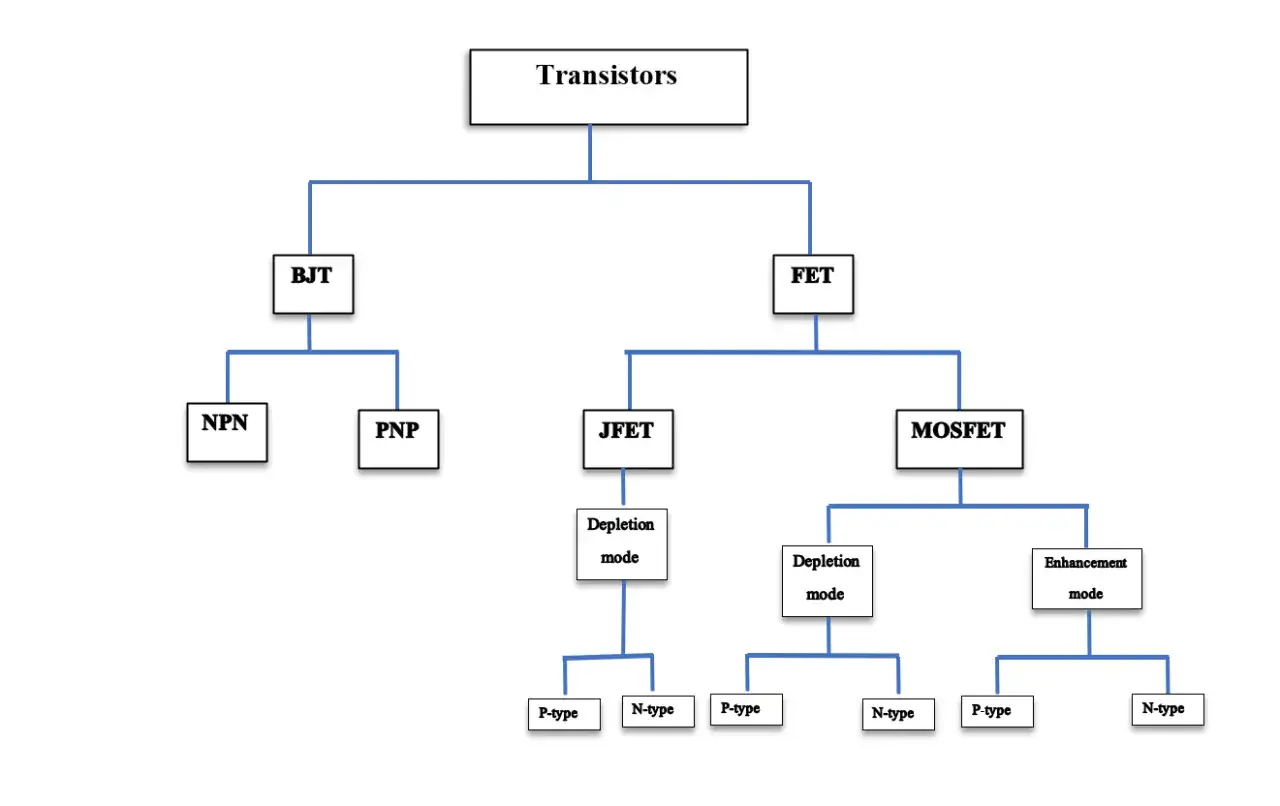

Rodzaje elementów półprzewodnikowych i kiedy każdy z nich ma sens

W codziennej praktyce nie ma jednego „najlepszego” wyboru. Inny układ sprawdzi się w małej elektronice sterowanej z mikrokontrolera, a inny w przetwornicy DC-DC albo falowniku. Najważniejsze jest dopasowanie do sposobu sterowania, napięcia i strat przełączania.

Rodzaj	Jak się nim steruje	Największa zaleta	Ograniczenie	Typowe zastosowanie
BJT	Prądem bazy	Prosty, przewidywalny i tani w małych układach	Wymaga prądu sterującego i może bardziej grzać się w nasyceniu	Proste wzmacniacze, klucze, sterowanie przekaźnikami
MOSFET	Napięciem bramki	Bardzo małe straty przy poprawnym doborze	Napięcie progowe nie oznacza pełnego otwarcia	Zasilacze impulsowe, sterowanie silnikami, elektronika 5 V i 12 V
IGBT	Napięciem bramki	Dobrze znosi wyższe moce i napięcia	Zwykle wolniejszy od MOSFET-a	Falowniki, napędy, układy mocy
Darlington	Prądem wejściowym	Bardzo duże wzmocnienie prądowe	Większy spadek napięcia i straty	Układy sterujące, gdy liczy się wzmocnienie, a nie sprawność

Jeśli mam wskazać prostą zasadę: do sterowania z logiki cyfrowej i pracy impulsowej najczęściej wygrywa MOSFET, do prostych i czytelnych układów małej mocy nadal sens ma BJT, a w wyższych mocach wchodzi do gry IGBT. Ta różnica robi się szczególnie ważna tam, gdzie elektronika spotyka się z energią z paneli, magazynem energii albo przetwornicą.

Gdzie ten element pracuje w elektryce i energetyce odnawialnej

W instalacjach domowych i systemach OZE nie widzi się go na pierwszy rzut oka, ale właśnie tam wykonuje dużą część „niewidocznej” pracy. W falowniku przekształca napięcie stałe z paneli lub akumulatora w prąd przemienny. W przetwornicy reguluje napięcie do poziomu potrzebnego elektronice sterującej, często przy częstotliwościach od dziesiątek do setek kiloherców. W układach ładowania pomaga bezpiecznie odcinać i dołączać obciążenie, a w monitoringu steruje czujnikami, przekaźnikami i komunikacją pomocniczą.

W praktyce szczególnie ważne są trzy obszary: sprawność, odprowadzanie ciepła i odporność na przepięcia. Jeśli w systemie fotowoltaicznym element mocy pracuje zbyt blisko granic katalogowych, rosną straty i temperatura, a to skraca żywotność całego toru. Właśnie dlatego w projektach energetycznych nie liczy się wyłącznie „czy działa”, ale też „jak długo i z jakim zapasem”. To naturalnie prowadzi do pytania, jak wybrać właściwy typ do konkretnego zadania.

Jak dobrać właściwy element do zadania bez strzelania na ślepo

Dobór nie powinien zaczynać się od nazwy modelu, tylko od warunków pracy. Ja zwykle przechodzę przez te same kroki, bo oszczędzają czas i zmniejszają ryzyko błędu.

1. Ustal napięcie pracy i zostaw zapas co najmniej 20–30 procent względem maksymalnych warunków w układzie.
2. Sprawdź prąd ciągły i prąd szczytowy, bo w praktyce rozruch silnika, ładowanie kondensatora albo impuls z przetwornicy potrafią podnieść wymagania wielokrotnie.
3. Zweryfikuj sposób sterowania: prądowy dla BJT, napięciowy dla MOSFET i IGBT.
4. Porównaj straty przewodzenia i przełączania, bo przy pracy impulsowej sama wartość prądu katalogowego nie wystarcza.
5. Spójrz na obudowę i chłodzenie, bo ten sam element w małej obudowie i z radiatorem zachowuje się zupełnie inaczej.
6. Sprawdź dostępność zamiennika, ale tylko po parametrach, nie po samym oznaczeniu na obudowie.

W układach z mikrokontrolerem zwracam jeszcze uwagę na poziom sterowania. Element logic-level otwiera się poprawnie przy niższym napięciu bramki, co ma ogromne znaczenie przy zasilaniu 3,3 V lub 5 V. To drobiazg, który często decyduje, czy obwód będzie chłodny i stabilny, czy będzie się niepotrzebnie grzał. Gdy już wiadomo, jak dobierać typ, warto wiedzieć, gdzie początkujący najczęściej popełniają błędy przy pomiarze i wymianie.

Najczęstsze błędy przy sprawdzaniu i wymianie

Tu najłatwiej o pomyłkę, bo z zewnątrz wiele elementów wygląda podobnie. Sam widzę trzy błędy, które powtarzają się wyjątkowo często.

• Mylenie wyprowadzeń po samym wyglądzie obudowy. Ten sam typ obudowy nie oznacza tego samego układu pinów.
• Zakładanie, że wyższy prąd katalogowy automatycznie rozwiąże problem. Jeśli sterowanie i chłodzenie są słabe, nowy element też szybko się przegrzeje.
• Traktowanie napięcia progowego MOSFET-a jako gwarancji pełnego włączenia. To jeden z częstszych mitów przy prostych naprawach.
• Ignorowanie temperatury pracy. Element, który działa na stole, może zachowywać się zupełnie inaczej po zamknięciu w obudowie urządzenia.

Przy pomiarach zwykły multimetr bywa pomocny, ale nie pokaże wszystkiego. Pojedynczy test diody może ujawnić zwarcie lub przerwę, lecz nie potwierdzi poprawnej pracy pod obciążeniem. Dlatego przy wymianie w zasilaczach, falownikach czy sterownikach mocy liczy się nie tylko zgodność oznaczeń, ale też kontekst całego układu. I właśnie ten kontekst dobrze podsumować kilkoma rzeczami, które naprawdę ułatwiają życie przy projektowaniu i serwisie.

Co warto zapamiętać, zanim uznasz układ za dobrze dobrany

Jeżeli miałbym zostawić tylko kilka praktycznych wskazówek, byłyby to te: najpierw sprawdzaj warunki pracy, potem sposób sterowania, a dopiero na końcu sam symbol na obudowie. W elektronice mocy mały błąd w doborze może zwiększyć straty, temperaturę i zakłócenia bardziej niż się wydaje na papierze.

• Do małych układów sygnałowych wystarcza prosty, przewidywalny element bipolarny, jeśli liczy się czytelność i łatwość sterowania.
• Do pracy impulsowej zwykle lepiej sprawdza się MOSFET, bo daje niższe straty przy poprawnym sterowaniu.
• Do wyższych mocy i instalacji energetycznych warto patrzeć na IGBT lub specjalizowane moduły mocy.
• W systemach OZE znaczenie ma nie tylko sprawność, ale też odporność na ciepło, przepięcia i częste przełączanie.

Właśnie dlatego ten półprzewodnikowy element jest tak ważny: nie robi hałasu, nie przyciąga uwagi, a mimo to decyduje o tym, czy układ wzmacnia sygnał, bezpiecznie steruje obciążeniem i pracuje stabilnie przez lata. Jeśli spojrzeć na niego przez pryzmat praktyki, widać od razu, że w elektryce i energetyce to nie detal, tylko jeden z podstawowych budulców nowoczesnej automatyki i elektroniki mocy.
