Dioda półprzewodnikowa - Jak działa i jak uniknąć błędów w doborze?

Jakub Zieliński

Jakub Zieliński

|

22 maja 2026

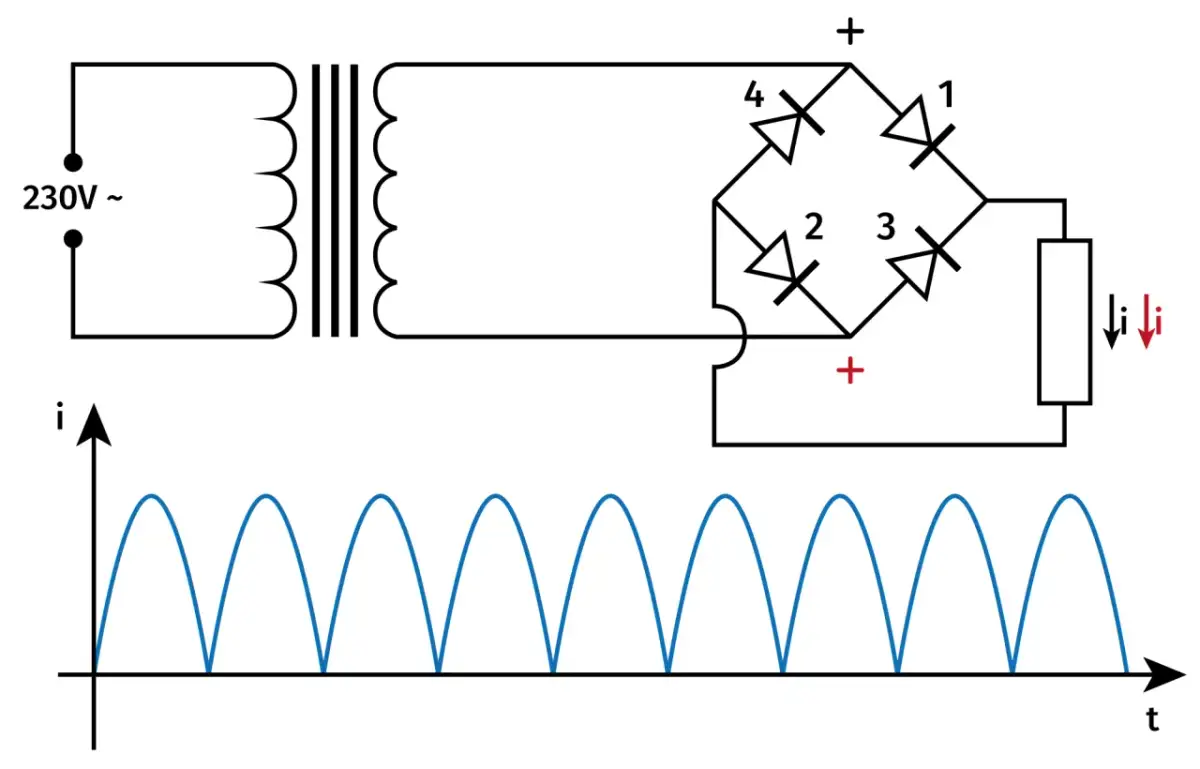

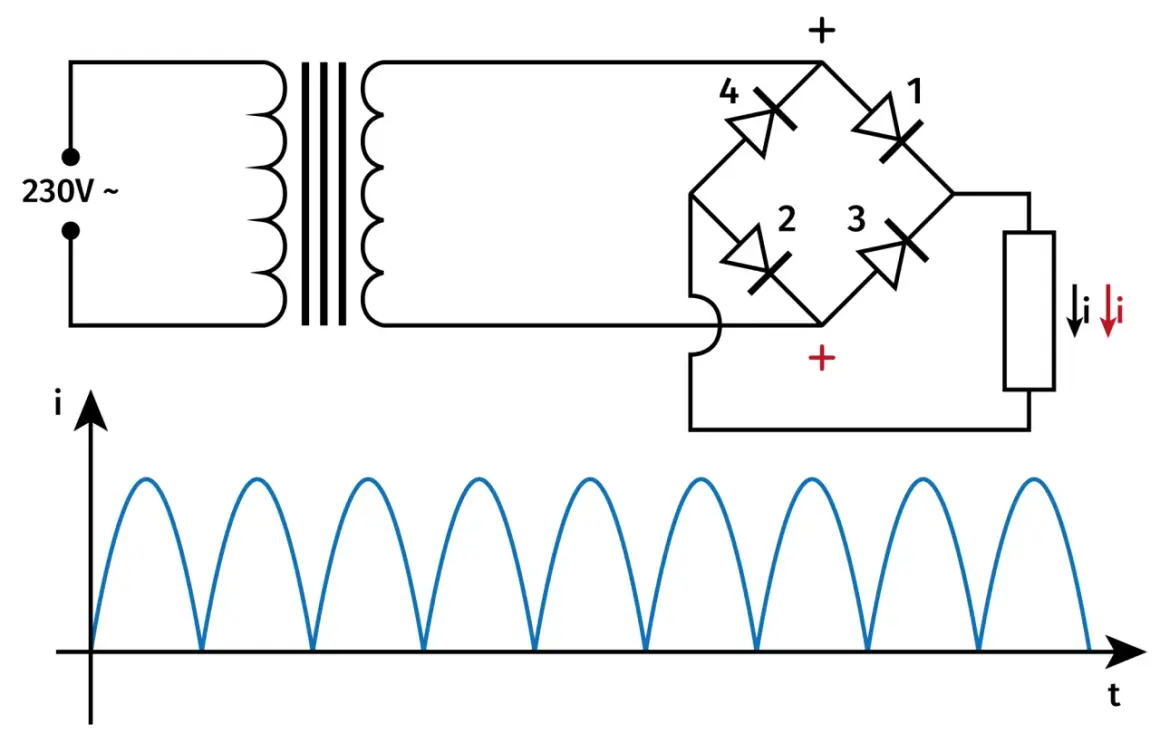

Schemat prostownika jednopołówkowego z transformatorem i wykresem prądu. Każda dioda jest kluczowa dla tego układu.

Półprzewodnikowa dioda działa jak zawór dla prądu: przepuszcza go w jednym kierunku, a w drugim skutecznie ogranicza przepływ. W praktyce to jeden z tych elementów, które są małe, ale decydują o tym, czy zasilacz, prostownik albo fragment instalacji fotowoltaicznej pracuje sprawnie i bezpiecznie. Poniżej wyjaśniam, jak działa, jakie są jej najważniejsze odmiany, gdzie ma sens w elektryce i na co uważać przy doborze.

Najważniejsze rzeczy o elemencie jednokierunkowym w praktyce

  • Przewodzi po spolaryzowaniu w kierunku przewodzenia, a w przeciwnym stawia wyraźną barierę dla prądu.
  • W układach mocy liczą się przede wszystkim napięcie wsteczne, dopuszczalny prąd i straty cieplne.
  • Najczęściej spotkasz odmiany prostownicze, Schottky, Zenera, LED oraz szybkie wersje do przetwornic.
  • W fotowoltaice duże znaczenie mają elementy bypass i ochrona przed przepływem zwrotnym.
  • Błędny dobór zwykle kończy się grzaniem, spadkiem sprawności albo uszkodzeniem układu.

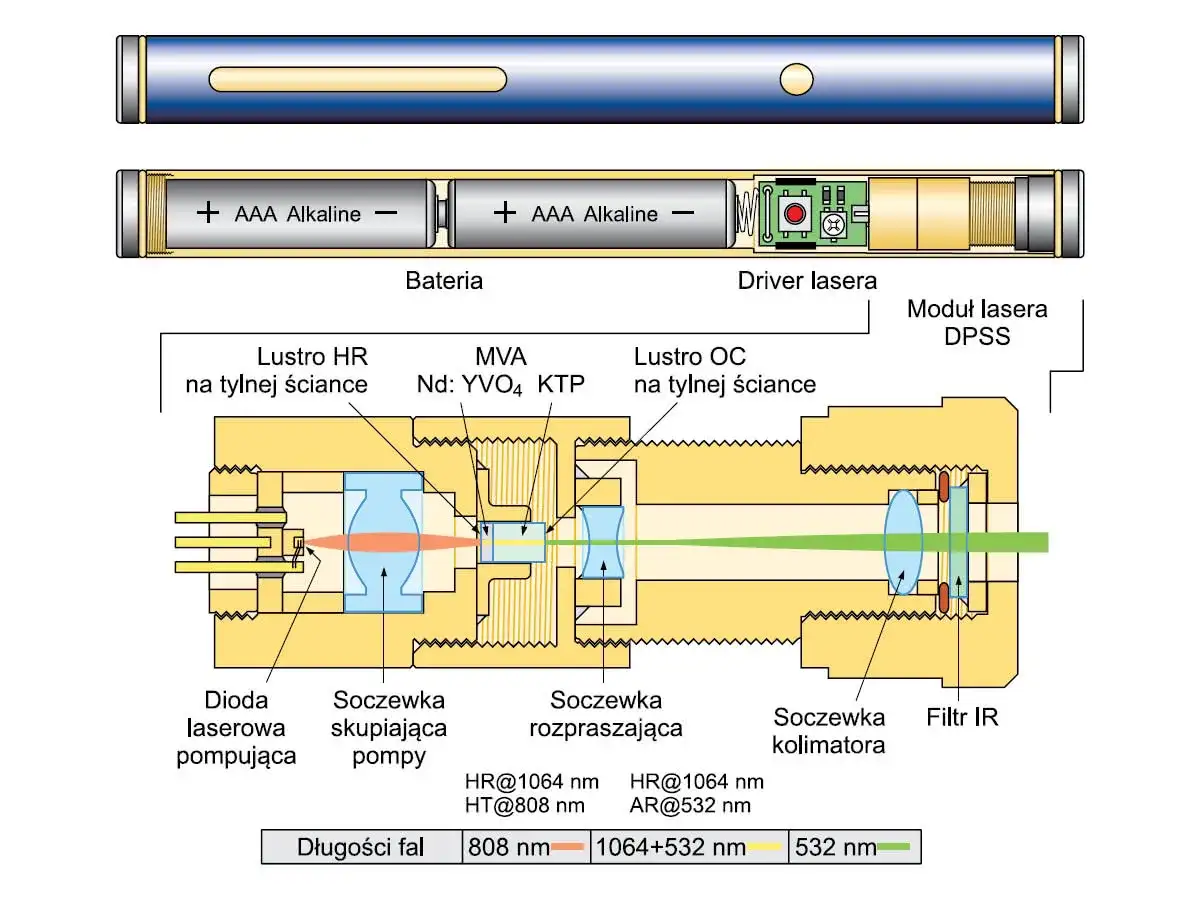

Schemat lasera DPSS: dioda laserowa pompująca, lustra, soczewki i filtry.

Jak działa dioda w obwodzie elektrycznym

Najprościej ujmując, złącze p-n składa się z obszaru typu p i typu n. Gdy anoda ma wyższy potencjał niż katoda, bariera energetyczna maleje i nośniki ładunku mogą płynąć. Gdy polaryzacja się odwróci, warstwa zubożona rośnie i przepływ jest silnie ograniczony.

To jednak nie jest idealny zawór. W kierunku zaporowym zawsze występuje niewielki prąd upływu, a po przekroczeniu dopuszczalnego napięcia może pojawić się przebicie. Właśnie dlatego w praktyce tak ważny jest zapas napięcia wstecznego, bo bez niego nawet prosty układ potrafi zachowywać się nieprzewidywalnie.

Na obudowie zwykle szukam paska oznaczającego katodę, bo to najszybszy sposób orientacji przy montażu. W schemacie elektronicznym kierunek przewodzenia jest pokazany symbolem, który pomaga od razu odróżnić stronę „do pracy” od strony blokowania. Ten prosty mechanizm decyduje o tym, jakie odmiany mają sens w różnych układach.

Które odmiany mają znaczenie w praktyce

W codziennej pracy z elektroniką nie chodzi o jedną uniwersalną wersję, tylko o dobranie właściwego wariantu do konkretnego zadania. Ja patrzę przede wszystkim na to, czy liczy się niska strata, wysoka odporność napięciowa, szybkie przełączanie czy stabilizacja napięcia.

Odmiana Co robi Mocna strona Ograniczenie Typowe zastosowanie
Prostownicza krzemowa Zmienia prąd przemienny w stały i blokuje przepływ zwrotny Dobra odporność i wysoki zapas napięciowy Większy spadek napięcia, zwykle około 0,6-0,7 V Mostki prostownicze, zasilacze, ładowarki
Schottky Przewodzi przy niższym spadku napięcia Małe straty, szybkie przełączanie Niższe napięcie wsteczne i większy prąd upływu Niskonapięciowe zasilanie, przetwornice, ochrona przed odwrotną polaryzacją
Zenera Pracuje w kontrolowanym przebiciu w kierunku zaporowym Stabilizacja i odniesienie napięcia Nie służy do prostowania dużych prądów Ochrona wejść, proste stabilizatory, odniesienia napięciowe
LED Emituje światło podczas przewodzenia Sygnalizacja i oświetlenie Wymaga ograniczenia prądu i właściwej polaryzacji Wskaźniki, lampy, podświetlenie
Szybka / ultrafast Minimalizuje czas odzyskiwania po przełączeniu Lepsza praca w układach impulsowych Zwykle wyższy koszt niż w prostych wersjach Przetwornice, falowniki, zasilacze impulsowe

W prostych układach niskonapięciowych często wygrywa Schottky, bo każdy ułamek wolta straty ma znaczenie. W aplikacjach o wyższym napięciu albo większym ryzyku przepięć zwykle rozsądniej sięgnąć po klasyczne rozwiązanie z większym marginesem bezpieczeństwa. Kiedy już widać różnice, łatwiej przejść do zastosowań, gdzie te cechy naprawdę robią różnicę.

Gdzie spotkasz je w elektryce i fotowoltaice

W praktyce ten komponent pojawia się wszędzie tam, gdzie trzeba uporządkować kierunek przepływu energii. W prostownikach zamienia prąd przemienny na stały, w zasilaczach pomaga separować gałęzie układu, a przy cewkach tłumi niebezpieczne przepięcia powstające podczas wyłączania obciążenia indukcyjnego.

  • Prostowniki - w mostku Graetza kilka elementów pracuje razem, aby z AC zrobić użyteczne DC. To podstawowy mechanizm w zasilaczach i ładowarkach.
  • Ochrona przed odwrotną polaryzacją - gdy ktoś podłączy zasilanie odwrotnie, układ ma szansę przeżyć bez szkód. Takie zabezpieczenie jest banalne w schemacie, ale bardzo skuteczne w serwisie.
  • Gaśnica dla cewek - przy przekaźnikach, silnikach i elektromagnesach tłumi energię indukowaną przy wyłączaniu. Bez tego napięcie potrafi skoczyć zaskakująco wysoko.
  • Fotowoltaika - elementy bypass ograniczają skutki zacienienia fragmentu modułu i zmniejszają ryzyko hotspotów, czyli lokalnego przegrzewania ogniw.
  • Ograniczanie przepływu zwrotnego - w niektórych układach solarnych stosuje się je jako blokadę cofania energii, choć w nowoczesnych instalacjach rola tego rozwiązania zależy od architektury całego systemu.

Właśnie w energetyce odnawialnej widać najlepiej, że nie chodzi tylko o samą ochronę, ale też o sprawność całego łańcucha. To naturalnie prowadzi do pytania, jak dobrać właściwy wariant bez przepłacania za parametry, których układ i tak nie wykorzysta.

Jak dobrać element do układu bez przepłacania

Przy doborze nie zaczynam od nazwy handlowej, tylko od warunków pracy. Najważniejsze jest to, jakie napięcie pojawi się wstecznie, jaki prąd ma płynąć w sposób ciągły, jak dużo ciepła trzeba odprowadzić i czy układ pracuje wolno, czy impulsowo.

Napięcie wsteczne z zapasem

To pierwszy parametr, na który patrzę. Dopuszczalne napięcie wsteczne powinno mieć zapas względem realnych warunków pracy, bo w sieci, przy długich przewodach i w układach z indukcyjnością pojawiają się krótkie piki, których sam projekt na papierze nie pokazuje. W praktyce rozsądny margines jest ważniejszy niż idealne trafienie w „minimalnie wystarczającą” wartość.

Prąd i temperatura

Jeśli przez element płynie 10 A, a spadek napięcia wynosi 0,4 V, to wydziela się około 4 W ciepła. To już nie jest drobiazg, bo bez chłodzenia temperatura obudowy może szybko pójść w górę. Właśnie tu wiele osób przelicza tylko prąd katalogowy i pomija straty mocy, a to najkrótsza droga do problemów.

Szybkość przełączania

W prostych zasilaczach sieciowych nie zawsze ma to znaczenie krytyczne, ale w przetwornicach impulsowych czas odzyskiwania po wyłączeniu bywa kluczowy. Jeśli element zbyt wolno wraca do stanu blokowania, rosną straty i zakłócenia. Dlatego w układach szybkich często opłaca się dopłacić do wersji lepszej technologicznie, zamiast później walczyć z temperaturą i EMI.

Obudowa i chłodzenie

Ta sama struktura półprzewodnikowa może działać dobrze albo źle w zależności od obudowy i sposobu montażu. Inny problem ma mały element SMD na płytce z dobrym rozlewem miedzi, a inny wersja przewlekana w ciasnej obudowie bez odpływu ciepła. W praktyce patrzę nie tylko na kartę katalogową, ale też na realną drogę odprowadzenia temperatury z płytki do otoczenia.

Po takim doborze najczęściej wychodzą już nie parametry teoretyczne, tylko błędy montażowe i diagnostyczne. To właśnie one potrafią zepsuć układ, który na papierze wyglądał poprawnie.

Najczęstsze błędy, które kosztują sprawność i spokój

Przy tej klasie elementów najwięcej problemów nie bierze się z egzotycznych usterek, tylko z kilku powtarzalnych pomyłek. Widziałem je zarówno w prostych zasilaczach, jak i w bardziej wymagających układach solarnych.

  • Mylenie anody z katodą - niby banalne, a nadal jedna z najczęstszych przyczyn, dla których układ nie działa od pierwszego uruchomienia.
  • Za mały zapas napięcia - element nominalnie pasuje, ale po pierwszym przepięciu zaczyna się grzać albo uszkadza się po cichu.
  • Pomijanie strat cieplnych - przy większym prądzie każdy spadek napięcia zamienia się w ciepło, a ciepło skraca żywotność.
  • Traktowanie Schottky jak rozwiązania bez strat - mniejszy spadek napięcia nie oznacza braku problemów; nadal liczą się prąd upływu i napięcie wsteczne.
  • Ignorowanie charakteru obciążenia - przy silnikach, cewkach i przekaźnikach trzeba uwzględnić energię indukowaną po wyłączeniu.
  • Brak weryfikacji pod obciążeniem - element może wyglądać dobrze w pomiarze na stole, a dopiero pod prądem ujawniać kłopot z temperaturą.

Przeczytaj również: Technik elektryk jakie przedmioty rozszerzone, aby nie żałować wyboru

Jak sprawdzić go multimetrem

W trybie testu złącza miernik podaje mały prąd. W jedną stronę zobaczysz spadek napięcia, w drugą brak przewodzenia albo oznaczenie OL. To dobry test orientacyjny, ale nie zastępuje pomiaru pod obciążeniem, bo uszkodzenia cieplne często wychodzą dopiero wtedy, gdy układ zaczyna realnie pracować.

Gdy te pułapki są jasne, łatwiej zamknąć temat kilkoma regułami projektowymi, które naprawdę pomagają w codziennej pracy.

Co naprawdę warto zapamiętać przy projektowaniu układów z prostowaniem

Jeśli miałbym zostawić jedną praktyczną zasadę, byłaby taka: nie wybieraj elementu tylko po napięciu i prądzie z noty katalogowej. W energoelektronice równie ważne są straty, temperatura, szybkość przełączania i sposób chłodzenia.

W układach niskonapięciowych zwykle warto walczyć o jak najmniejszy spadek napięcia, bo każdy ułamek wolta przekłada się na sprawność. W wyższych napięciach i trudniejszych warunkach ważniejszy bywa zapas bezpieczeństwa niż minimalne straty. W fotowoltaice dochodzi jeszcze pytanie o zachowanie całego stringu, a nie tylko pojedynczego modułu.

Małe elementy półprzewodnikowe potrafią wyglądać niepozornie, ale to one często decydują o tym, czy układ pracuje stabilnie, grzeje się nadmiernie, czy zachowuje rezerwę na trudniejsze warunki. Właśnie dlatego dobrze dobrane rozwiązanie daje nie tylko ochronę, lecz także realny zysk w sprawności i trwałości całej instalacji.

FAQ - Najczęstsze pytania

Działa jak zawór jednokierunkowy: przepuszcza prąd w jednym kierunku, a blokuje go w przeciwnym. Dzięki temu chroni układy przed odwrotną polaryzacją, pozwala na prostowanie prądu przemiennego oraz tłumienie przepięć w instalacjach.

Na obudowach diod najczęściej znajduje się pasek, który wskazuje katodę (stronę ujemną). W schematach elektronicznych kierunek przewodzenia wyznacza symbol strzałki opartej o kreskę, która również reprezentuje katodę.

Charakteryzują się one znacznie niższym spadkiem napięcia niż standardowe diody krzemowe oraz szybkim czasem przełączania. Dzięki temu minimalizują straty mocy i wydzielanie ciepła, co jest kluczowe w zasilaczach impulsowych.

Kluczowe są: maksymalne napięcie wsteczne (z odpowiednim zapasem), dopuszczalny prąd przewodzenia oraz straty mocy. W układach szybkich ważny jest także czas odzyskiwania wstecznego, aby uniknąć przegrzewania się elementu.
