Jedno słowo spina cały ten temat: napięcie. W praktyce chodzi o różnicę potencjałów między dwoma punktami, czyli o to, co „pcha” ładunki przez obwód, decyduje o pracy urządzeń i wpływa na bezpieczeństwo instalacji. Poniżej rozkładam to na proste części: definicję, pomiar, związek z prądem i mocą oraz kilka przykładów z domu i fotowoltaiki.
Najkrócej: różnica potencjałów, pomiar i praktyczne skutki
- Wolt opisuje różnicę potencjałów między dwoma punktami, a nie „ilość prądu” w gniazdku.
- W Polsce standardem domowym są 230 V i 400 V, a sieć elektroenergetyczna pracuje przy 50 Hz.
- Przy pomiarze liczy się tryb AC/DC, poprawne podłączenie sond i odpowiednia kategoria bezpieczeństwa miernika.
- Wyższy poziom po stronie przesyłu lub paneli PV pomaga ograniczać straty, ale zwiększa wymagania dotyczące ochrony.
- Sama wartość na mierniku nie wystarcza; trzeba patrzeć na prąd, opór, moc i warunki obciążenia.
Czym jest różnica potencjałów i dlaczego decyduje o działaniu układu
Najprościej ujmując, to energia przypadająca na jednostkę ładunku. Jednostką jest volt, a zapis 1 V oznacza 1 J/C, czyli 1 dżul energii na 1 kulomb ładunku. Jeśli dwa punkty mają taki sam potencjał, nie ma „spadku”, który wymusza ruch ładunków; jeśli różnią się potencjałem, powstaje warunek do przepływu w zamkniętym obwodzie.
Ja zwykle tłumaczę to tak: nie wystarczy mieć przewód i odbiornik. Potrzebna jest właśnie różnica potencjałów, bo bez niej układ pozostaje bierny. To dlatego bateria, zasilacz albo instalacja fotowoltaiczna nie są tylko źródłami energii w ogólnym sensie, ale konkretnymi źródłami tej różnicy między dwoma punktami.
W praktyce można to porównać do różnicy poziomów wody. Sama rura nie uruchamia przepływu, dopiero spadek wysokości daje „napęd”. W elektryce działa to podobnie, tylko zamiast wody mamy ładunki i zamiast wysokości mówimy o potencjale elektrycznym. To prowadzi mnie do pytania, skąd dokładnie bierze się taka wartość w różnych układach.
Skąd bierze się ta wartość w obwodzie
Źródło nie zawsze działa tak samo, ale mechanizm jest podobny: jakiś proces rozdziela ładunki i tworzy między dwoma punktami różnicę potencjałów. W domu widzimy to jako baterię, gniazdko albo zasilacz. W energetyce i fotowoltaice dochodzą jeszcze generatory, transformatory i falowniki, które dopasowują poziom do potrzeb układu.
| Źródło | Jak powstaje różnica potencjałów | Gdzie spotkasz to najczęściej |
|---|---|---|
| Bateria lub akumulator | Reakcje chemiczne rozdzielają ładunki i utrzymują stały kierunek przepływu | Piloty, narzędzia, elektronika mobilna, instalacje 12 V |
| Generator | Ruch przewodnika w polu magnetycznym wytwarza siłę elektromotoryczną | Elektrownie, agregaty, alternatory samochodowe |
| Ogniwo fotowoltaiczne | Światło wyzwala nośniki ładunku w materiale półprzewodnikowym | Panele PV, ładowanie akumulatorów, systemy off-grid |
| Zasilacz lub przetwornica | Elektronika dostosowuje poziom do wymagań odbiornika | Laptopy, routery, LED, automatyka, systemy magazynowania energii |
W energetyce ważny jest jeszcze jeden szczegół: dla tej samej mocy wyższy poziom po stronie przesyłu oznacza mniejszy prąd, a mniejszy prąd to niższe straty na przewodach. Dlatego energię podnosi się na przesyle, a potem obniża bliżej odbiorcy. Skoro wiadomo już, skąd bierze się wartość, pora sprawdzić, jak odczytać ją poprawnie.
Jak mierzyć ją bezpiecznie i bez zgadywania
Pomiar tej wartości nie jest trudny, ale wymaga porządku. Najważniejsza zasada brzmi: mierzymy równolegle do dwóch punktów, między którymi chcemy poznać różnicę potencjałów. Nie wkłada się miernika „w szereg”, bo to narzędzie do pomiaru prądu, a nie tej wielkości.
Prąd stały
W układach DC, takich jak bateria, akumulator czy strona stałoprądowa instalacji PV, biegunowość ma znaczenie. Jeśli przewody są odwrócone, miernik zwykle pokaże wartość ujemną, ale nie oznacza to awarii. Oznacza tylko, że sondy podłączyłeś odwrotnie względem przyjętej polaryzacji.
Prąd zmienny
W gniazdku domowym mierzy się AC, a podawane 230 V to wartość skuteczna, czyli taka, która pozwala porównywać efekt energetyczny z prądem stałym. To właśnie dlatego odczyt na multimetrze nie jest „szczytem sinusoidy”, tylko wartością użyteczną dla obliczeń i porównań. W polskich instalacjach spotkasz też układ trójfazowy, gdzie między fazami występuje 400 V.
Przeczytaj również: Ile zarabia elektryk w Holandii? Zaskakujące fakty o wynagrodzeniach

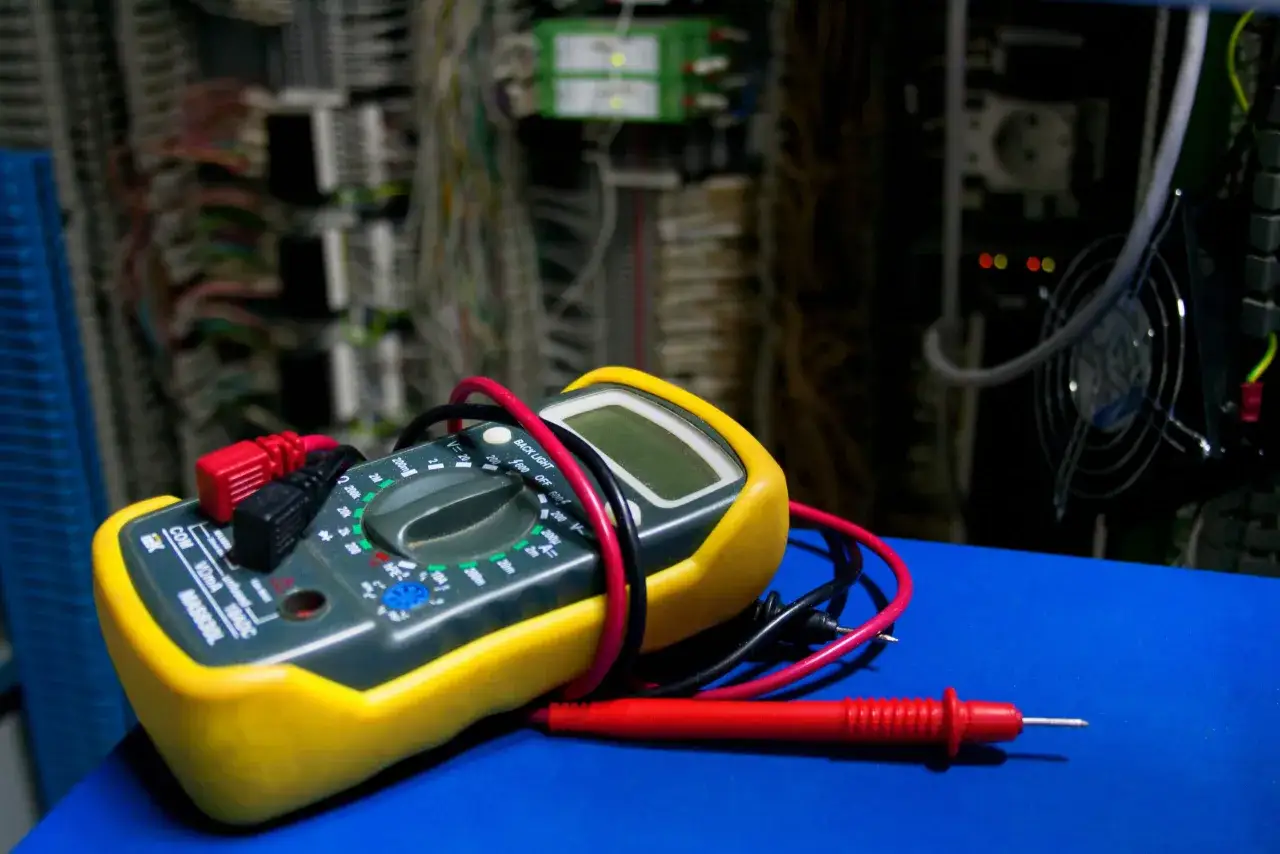

Na co patrzę przy wyborze miernika
- Sprawdzam, czy ma tryb AC i DC oraz czy zakres pomiaru jest odpowiedni do badanego obwodu.
- W instalacji domowej wybieram miernik z właściwą kategorią bezpieczeństwa, a nie najtańszy model bez certyfikacji.
- Zaczynam od wyższego zakresu, jeśli nie mam pewności co do wartości.
- Nie dotykam gołych końcówek i nie mierzysz w miejscach, których nie rozumiesz.
- W systemach PV nie zakładam, że wyłączony falownik oznacza brak wartości po stronie paneli.
Jeżeli ten etap jest opanowany, łatwiej zrozumieć, jak odczyt przekłada się na prąd, moc i realne zachowanie urządzeń. I właśnie tu zaczyna się praktyka, a nie tylko definicja z podręcznika.
Jak łączy się z prądem, oporem i mocą
Tu wchodzą trzy zależności, które w elektryce robią największą robotę. Po pierwsze, prawo Ohma: U = I × R. Po drugie, moc: P = U × I. Po trzecie, straty na przewodach rosną wraz z kwadratem prądu, więc podnoszenie poziomu przesyłu ma bardzo konkretne uzasadnienie techniczne.
| Zależność | Wzór | Co oznacza w praktyce |
|---|---|---|
| Prawo Ohma | U = I × R | Przy tym samym oporze wyższa wartość daje większy prąd |
| Moc | P = U × I | Większa wartość lub większy prąd zwiększają moc oddawaną do odbiornika |
| Straty | Pstrat = I² × R | Im mniejszy prąd w przewodzie, tym mniejsze straty cieplne |
To też dobry moment, żeby rozbroić częste nieporozumienie: wyższa wartość nie znaczy automatycznie „lepiej”. W samochodzie wystarczy 12 V, ale przy dużym poborze pojawia się spory prąd. W sieci domowej 230 V masz wyższy poziom, lecz to nadal nie oznacza, że każde urządzenie pobiera dużo energii. Liczy się zestaw: źródło, odbiornik, opór i warunki pracy. Z tego wynika, jak bardzo trzeba uważać w codziennych instalacjach i w fotowoltaice.
Jak wygląda to w polskim domu i w fotowoltaice
W Polsce najczęściej spotkasz instalację domową 230/400 V i sieć pracującą przy 50 Hz. Dla użytkownika oznacza to tyle, że standardowe gniazdko zasila odbiorniki jednofazowe, a urządzenia o większym poborze mogą korzystać z układu trójfazowego. Ta sama logika działa w całej infrastrukturze: poziom dobiera się do zadania, a nie odwrotnie.
W domu najczęstsze przykłady są banalne, ale właśnie dlatego są dobre. Ładowarka telefonu pracuje na niskim napięciu po stronie wyjściowej, sprzęt RTV zwykle ma własny zasilacz, a płyta indukcyjna albo pompa ciepła potrafi wymagać znacznie solidniejszego przyłącza. Różnica nie polega tylko na „mocy urządzenia”, ale na tym, jak projektant rozkłada wartość, prąd i zabezpieczenia.
W fotowoltaice dochodzi jeszcze strona stałoprądowa. Panele produkują DC, a falownik zamienia je na AC zgodne z siecią. Dla czytelnika ważne jest jedno: układ PV nie jest „po prostu baterią na dachu”. To system, w którym poziom po stronie paneli, dopuszczalne parametry falownika, długość stringów i zabezpieczenia muszą do siebie pasować. Tu błędy projektowe są drogie, bo z pozoru mały szczegół potrafi ograniczyć uzysk albo pogorszyć bezpieczeństwo.
Na tym tle warto umieć odróżnić urządzenie niskonapięciowe od układu, który tylko tak wygląda z daleka. Gdy już to rozumiesz, łatwiej wyłapać typowe pomyłki przy pomiarze i interpretacji. A tych, szczerze mówiąc, widzę w praktyce zaskakująco dużo.
Najczęstsze pomyłki, które psują interpretację pomiarów
- Mylenie trybu AC z DC. To najprostszy sposób, żeby otrzymać bezsensowny odczyt albo w ogóle nie zrozumieć wyniku.
- Traktowanie pomiaru bez obciążenia jak pełnej diagnozy. Akumulator, zasilacz albo linia mogą pokazywać coś innego pod obciążeniem niż „na pusto”.
- Pomiar w złym miejscu. Odczyt na końcu długiego przewodu nie mówi tyle samo, co odczyt przy samym źródle.
- Mylenie wartości z mocą. Sama liczba w woltach nie mówi jeszcze, ile energii zużywa urządzenie.
- Ignorowanie jakości połączeń. Luźny styk, złącze o dużej rezystancji albo zbyt cienki kabel potrafią zafałszować obraz całego układu.
- Zakładanie, że wyższa wartość zawsze jest korzystna. Dla elektroniki za duża wartość bywa równie problematyczna jak za mała.
Jeżeli mam wskazać jeden praktyczny nawyk, który oszczędza najwięcej czasu, to jest nim zadawanie sobie prostego pytania: czy ten odczyt ma sens w warunkach pracy układu, czy tylko na stole i bez obciążenia? To prowadzi już prosto do krótkiej checklisty, którą warto mieć w głowie przy każdej ocenie instalacji lub źródła zasilania.
Co sprawdzam, gdy chcę ocenić układ bez zgadywania
- Czy źródło pracuje w DC czy AC i czy mój pomiar został do tego dopasowany?
- Czy odczyt zgadza się z wartością znamionową urządzenia lub instalacji?
- Czy problem pojawia się dopiero pod obciążeniem, czy już na biegu jałowym?
- Czy przewody, złącza i zabezpieczenia są dobrane do planowanego przepływu energii?
- Czy w układzie PV nie przekroczono parametrów dopuszczalnych dla falownika i osprzętu po stronie stałoprądowej?
Jeśli mam zostawić po tym temacie jedną myśl, to taką: w elektryce nie wystarczy znać samą liczbę z miernika. Trzeba jeszcze rozumieć, co ona oznacza dla przepływu ładunku, dla mocy urządzenia i dla bezpieczeństwa całego układu. Właśnie ta perspektywa pozwala odróżnić poprawny odczyt od pozornego i dobrze ocenić zarówno domową instalację, jak i system fotowoltaiczny.
